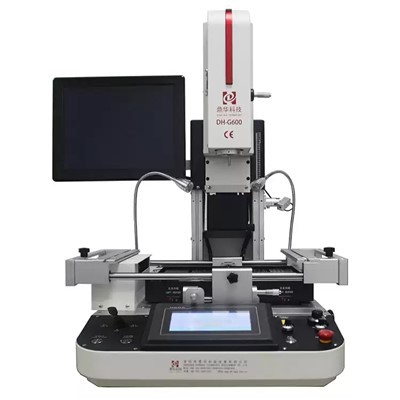

БГА станица за прераду

Контрола температуре БГА станице за прераду је веома важна

Станице за прераду са дизајном који је највише прилагођен кориснику су оне које су опремљене прецизним грејачима на врху и на дну. Са овим дизајном, можете одржавати константну температуру дуж оба краја ПЦБ-а. Станице за прераду топлог ваздуха обично користе фокусирани загрејани ваздух на врху и нефокусирани грејач плоча за доњи део грејне површине. Проток ваздуха ће се загрејати преко БГА и испод плоче. Доњи део одељка за грејање ће се састојати од грејача плоча или грејача за инфрацрвено светло. На одређеним моделима плоча ће бити опремљена рупама које омогућавају пролаз загрејаног ваздуха. Ако је површина коју намеравате да загрејете мала, можда ћете морати да поставите подручје директно изнад једне од рупа на плочи из које се емитује топлота. Можда ће чак бити потребно означити место где је ПЦБ постављен. Ако рупа и место нису правилно поравнати, лем би се могао загрејати на погрешну температуру. Додатно, станице за прераду треба да буду опремљене софтверским програмом за подешавање температуре и подешавање температуре за сваки од грејача на тачне степене неопходне за пројекат који је при руци. Ако је правилно дизајнирана, станица за прераду ће калибрисати софтверску поставку температуре и температуру топлоте која излази из млазнице. Главни проблем је што ваздух са доње стране није фокусиран, што отежава гарантовање равномерног ширења топлоте између врха и дна дате плоче. Без икакве функције која ће фокусирати ваздух дуж дна ПЦБ-а, можда ћете морати ручно да подесите температуру дуж доње стране одељка за грејање. Доњи грејачи на моделима ИР станица за прераду су дизајнирани без фокуса на доњој страни за загрејани ваздух. Неке ИР станице за прераду користе топлотно светло опремљено црним дифузором који олакшава равномерно загревање плоче од једног краја до другог. Због немогућности софтвера да се калибрише са топлотом на инфрацрвеном подгрејачу, може доћи до температурне варијације до 100 степени Ц у одређеним јединицама. На одређеним моделима, софтвер вам чак неће дозволити да подесите топлоту у степенима. Уместо тога, дозвољено вам је само да подесите топлоту у процентима, што може додатно отежати правилно подешавање подешавања. Можда ћете морати да поставите термоелементе на штампану плочу и често проверавате температуре. Када први пут спустите процес, неки чипови ће се вероватно испржити.

Кључне карактеристике које треба узети у обзир приликом куповине БГА станице за прераду

БГА са топлим ваздухом примењују ваздух помоћу пумпе. Сходно томе, станице за прераду топлог ваздуха обично производе одређени степен буке. Новији модели су обично опремљени тишим пумпама, мада је проблем са звуком и даље фактор који морате прихватити ако користите ову врсту станице за прераду. ИР станице обично уопште не производе буку. Ако треба да ограничите количину буке која долази из ваше машине за прераду, ИЦ станица би била боља опција. Бука може бити проблем у одређеним поставкама, посебно ако већ ради неколико гласних машина одједном. Станице за прераду топлог ваздуха опремљене су млазницама које корисницима олакшавају фокусирање протока ваздуха на различитим деловима штампане плоче. Када процес води вешт скуп руку, задатак се често може завршити раније са БГА топлог ваздуха јер такве јединице олакшавају изоловање деликатнијих детаља које је тешко загрејати. Уз ИР фокусни сноп, не морате да купујете топлотне млазнице различитих величина, пошто сваки сноп може да се поново фокусира на вашу команду. Међутим, често ће бити потребно више времена да се деликатнији детаљи доведу до жељене температуре. Понекад ИР сноп не може да загреје светлије детаље на кугличном решеткастом низу. Посебно проблематично подручје са ИР зрацима су сребрне мрље на БГА, којима је често потребна црна трака да би се довеле до потребне температуре. Поред тога, ваша стопа успеха са машином за прераду зависиће од тога да ли је јединица довољна за обим прераде за који се надате да ћете постићи у датом дану. Најбоља БГА станица за прераду за рад великог обима углавном ће бити типа са загрејаним ваздухом. Станица са топлим ваздухом олакшава загревање лема и брже завршава посао. Машине са топлим ваздухом имају више делова и додатака јер су вам потребне млазнице различитих величина. То их може учинити компликованијим за поправку и одржавање. ИР БГА се састоје од мање сложених делова, што омогућава мање компликовано одржавање и поправке. Са друге стране, ове јединице имају широк спектар квалитета, јер су неки од јефтиних модела обично опремљени деловима ниског квалитета који нуде перформансе испод стандарда. Када дође време да се изврши сложенији скуп задатака са ИЦ станицом за прераду нижег нивоа, често ће бити потребни додатни алати. Такође треба да узмете у обзир учесталост на којој ће одржавање бити неопходно за одговарајућу јединицу. Ако се станица за прераду састоји од бројних компликованих делова, вероватноћа квара може бити стварна и скупа претња. Ако се машина за прераду састоји од минимума делова, али нуди одличне резултате, вероватно сте пронашли најбољу станицу за прераду. Још једна важна карактеристика на станици за прераду је аутоматски вентилатор за хлађење. Са овом функцијом, штампана плоча и сваки од грејача у машини ће се хладити када је то потребно. Док радите на једној ПЦБ за другом, јединица ће се аутоматски хладити по потреби између сваке плоче. Вентилатор за хлађење је неопходан за ефикасност пројекта на већини станица за прераду, које имају тенденцију да се споро хладе између апликација. БГА машинама које користе избушене металне плоче може бити потребно посебно дуго да се охладе. Величина и осетљивост ваших плоча такође могу утицати на то који тип станице за прераду је најбољи за ваше операције. Неке машине могу држати плоче до 36 инча. Простор унутар грејача треба да смести плочу довољно добро да се цео ПЦБ загреје до 150 степени Ц. Ово би требало да помогне у отклањању могућих ефеката савијања. Старост ваших плоча такође може утицати на то која машина је најбоља. Током протекле две деценије, лемљење без олова постало је нови стандард у производњи. Сходно томе, прерада захтева више температуре на новијим штампаним плочама. На старијим ПЦБ-има, мање топлоте је било потребно за прераду јер се калај-оловни лем топи на нижим температурама. Ако радите првенствено са новијим штампаним плочама, можда ће вам требати снажнија станица која може постићи више температуре.

Принцип рада БГА станице за прераду

Професионалци који су радили рад на станици за прераду БГА знају да је „загревање“ предуслов за успешну прераду. Обрада ПЦБ-а на високој температури (315-426 степени) дуго времена ће донети многе потенцијалне проблеме. Термичка оштећења, као што су искривљење јастучића и олова, раслојавање подлоге, беле мрље или пликови и промена боје. „Невидљиво“ оштећење ПЦБ-а узроковано високом температуром је још озбиљније од горе наведених проблема. Разлог за огроман термички стрес је тај што када ПЦБ компоненте на собној температури изненада дођу у контакт са лемилом са извором топлоте од око 370 степени, алатом за одлемљивање или главом са топлим ваздухом како би се зауставило локално грејање, доћи ће до температурне разлике од око 349 степени на плочи и њеним компонентама, што резултира феноменом "кокица". Стога, без обзира на то да ли постројење за монтажу ПЦБ-а користи лемљење таласима, инфрацрвену парну фазу или конвекцијско лемљење, сваки метод генерално захтева претходно загревање или третман очувања топлоте, а температура је генерално 140-160 степени. Пре имплементације рефлов лемљења, једноставно краткотрајно предгревање ПЦБ-а може решити многе проблеме током прераде. Ово је већ неколико година успешно у процесу поновног лемљења. Стога су предности заустављања предгревања у распрострањености ПЦБ компоненти вишеструке.
