Инфрацрвени екран осетљив на додир БГА машина за прераду

                                                                  Инфрацрвени екран осетљив на додир БГА машина за прераду



1. Карактеристике производа БГА машине за прераду инфрацрвеног екрана осетљивог на додир

1. Са три независне контроле зоне температуре, тачније;

2. Први, други температурни грејач који користи добар материјал, може прецизно регулисати проток и температуру топлог ваздуха,

Поветарац који генерише висока температура, трећа плоча за грејање на инфрацрвеној температури за претходно загревање.

3.Прва температурна зона са 8 сегмента температуре горе (доле)+8 сегментна контрола константне температуре, може

складиштити 10 група температурну криву;

4.Прва зона и друга крива почетне радне температуре у исто време, трећа зона почетна радна температура расте

и доле у ​​исто време са првом и другом зоном;

5. Након уклањања и лемљења, користећи вентилатор велике запремине за хлађење ПЦБ плоче, спречите деформацију ПЦБ плоче и осигурајте

ефекат лемљења;

3.Спецификација инфрацрвеног екрана осетљивог на додир БГА машине за прераду

Повер	4500W
Топ грејач	Топли ваздух 800В
Доњи грејач	Топли ваздух 1200В, инфрацрвени 2400В
Напајање	АЦ220В+10%,50/60ХЗ
Димензија	Д 535*Ш650*В600 мм
Позиционирање	Подршка за штампану плочу са Н жљебовима и са спољним универзалним учвршћењем
Контрола температуре	Термопар типа К, регулација затворене петље независно грејање
Прецизност температуре	±2 степена
Величина ПЦБ-а	Мак 355*335 мм, Мин 50*50 мм
Фино подешавање радног стола	±15 мм напред/назад +15 мм десно/лево
БГА чип	80*80-2*2 мм
Минимални размак између чипова	0.15 мм
Темп сензор	1 (опционо)
Нето тежина	30КГ

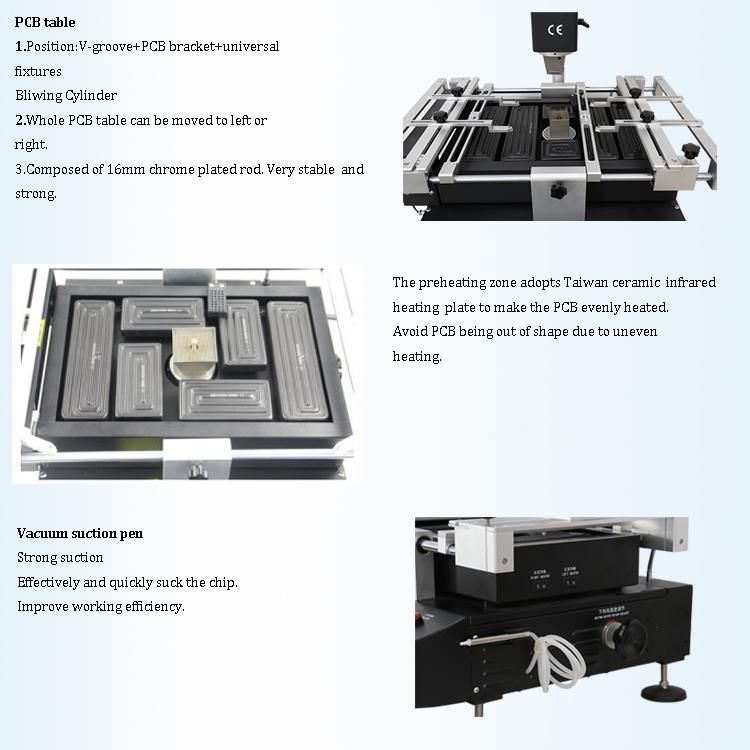

4.Детаљи инфрацрвеног екрана осетљивог на додир БГА машине за прераду

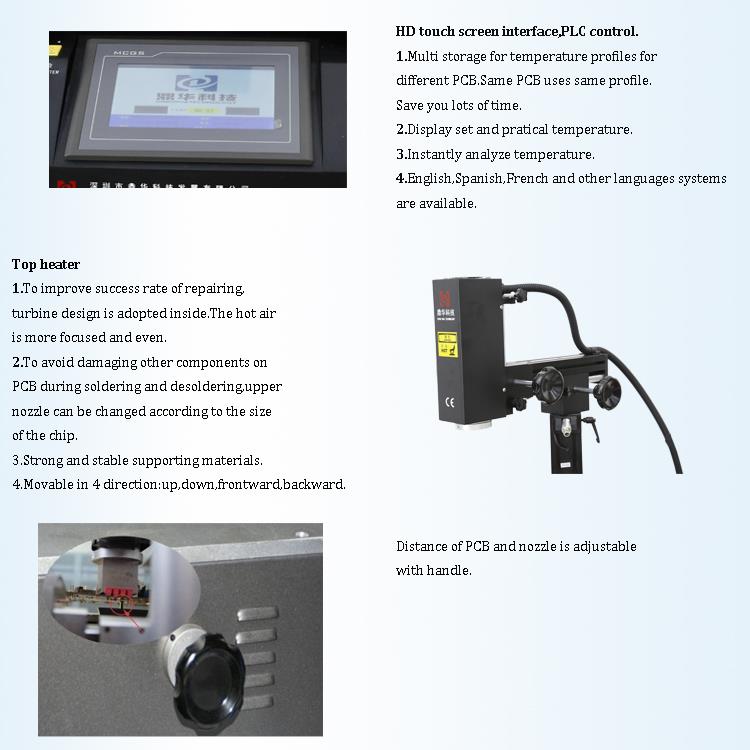

1. ХД интерфејс екрана осетљив на додир;

2.Три независна грејача (топли ваздух и инфрацрвени);

3. Вакум оловка;

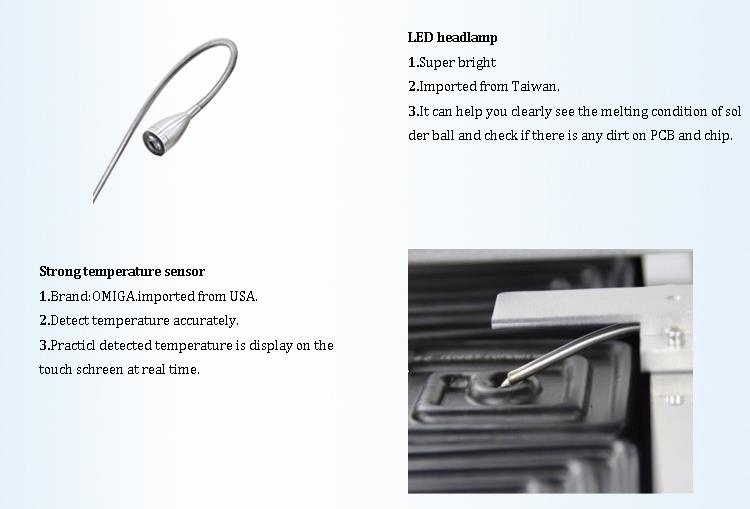

4.Лед фар.

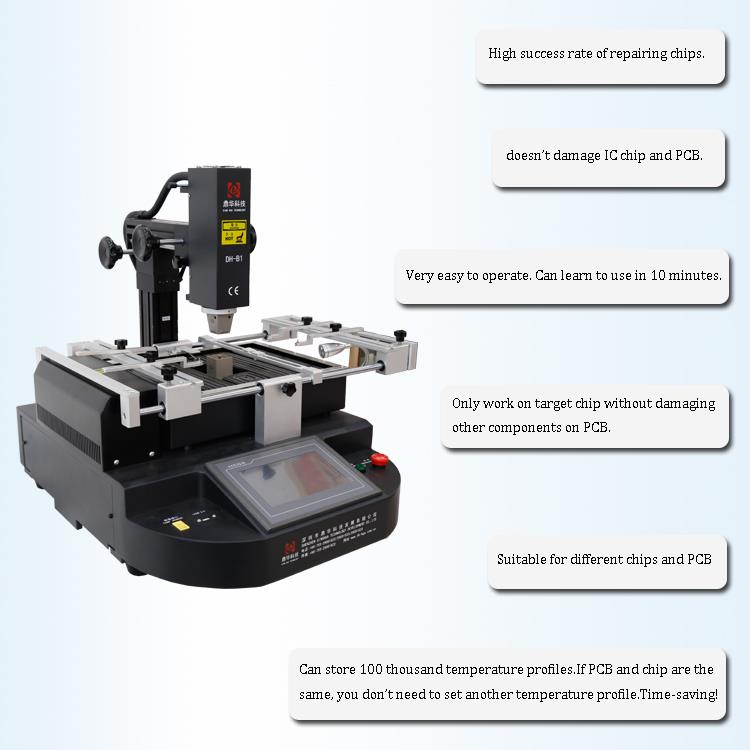

5. Зашто одабрати нашу машину за прераду БГА инфрацрвеног екрана осетљивог на додир?

6.Сертификат инфрацрвеног екрана осетљивог на додир БГА машине за прераду

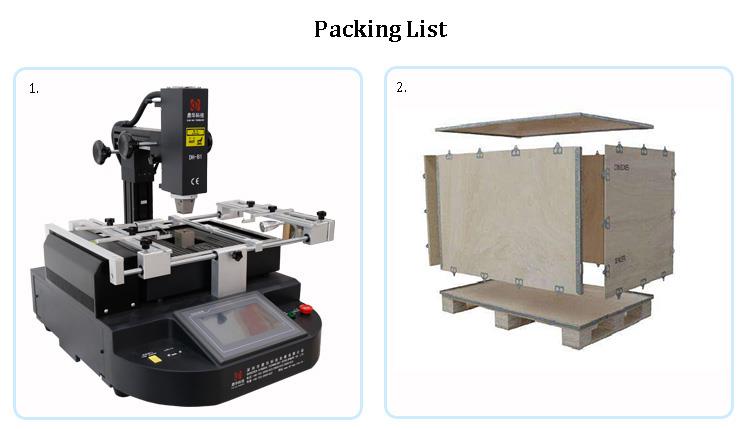

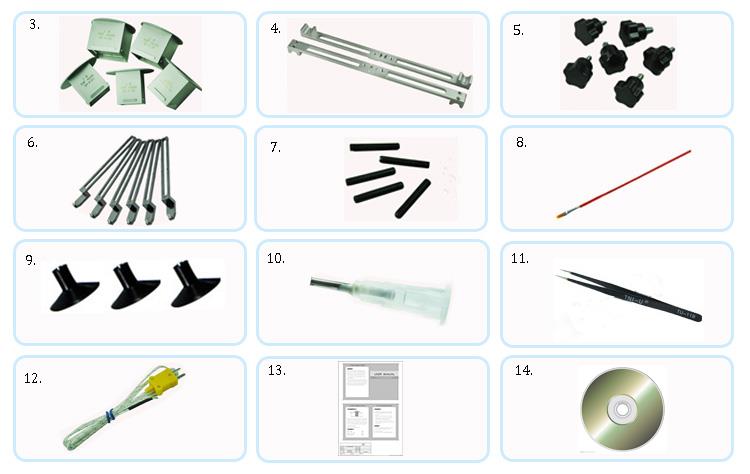

7. Паковање и испорука БГА машине за прераду инфрацрвеног екрана осетљивог на додир

8. Повезано знање

Стандардне методе БГА ребаллинга?

Први је "калајна паста" + "калајна лопта",

Други је "пасте за помоћ" + "калајна лопта".

Шта је "калајна паста" + "калајна кугла"? У ствари, ово је најбоља и најстандарднија метода садње куглица која је препозната. Овако посађене куглице имајудобра заварљивост и добар сјај. Процес лемљења не показује изглед тркаће лопте, а лакше је контролисати и држати.

Специфичан методПрво употребите пасту за лемљење за штампање на БГА подлози, а затим на њу додајте куглицу за лемљење одређене величине. У овом тренутку, функција пасте за лемљење је да залепи лемкуглица и учинити контактну површину куглице за лемљење већом када се лем загреје. Лопта за лемљење ће се загрејати брже и вишесвеобухватно. Ово ће омогућити да се лопта за лемљење боље залеми на БГА јастучић након топљења лема, смањујући могућност лемљења.

Шта је "лемна паста" + "калајна лопта"? Лако је разумети значење ове реченице кроз горње објашњење. Једноставно речено, ова метода користи пасту за лемљењеуместо пасте за лемљење. Међутим, карактеристике пасте за лемљење се веома разликују од карактеристика пасте за лемљење. Лемна паста постаје течна кадатемпература расте, и то лако изазива

tлеми лопту за трчање; надаље, лемна паста од лемне пасте је лоша, па се каже да је први методсађење лоптица је идеално.

Наравно, све ове две методе морају бити наменски алати као што је постоље. Специфични кораци методе „Смрдљива паста“ + „Сфероидна лопта“ су следећи:

1. Прво припремите алат за садњу куглица. Седиште за постављање куглица мора се очистити и осушити алкохолом како би се спречило да се лопта за лемљење глатко котрља.

2. Поставите готов чип на држач куглице.

3. Залепите пасту за лемљење. Природно одмрзнути и равномерно промешани, и равномерно на сечиво;

4. Ставите пасту за лемљење на базу за позиционирање да бисте одштампали лемпасте, и покушајте да контролишете угао, снагу и брзину повлачења пасте за стругање руку. Уклоните кутију са пастом за лемљење.

5. Након што потврдите да је паста за лемљење равномерно одштампана на свакој плочици на БГА, поставите куглицу за лемљење на куглицу, а затим ставите

куглицу за лемљење, протресите држач куглице и пустите да секуглица за лемљење се котрља у мрежицу. Уверите се да свака мрежа има куглицу за лемљење, а затим сакупите куглице за лемљење и уклоните плочу.

6. Извадите свеже припремљен БГА из подлоге и сачекајте да се испече. (Боље је користити рефлов лемљење. Користите малу количину врућег ваздуха. Пиштољ је у реду,). Ово је завршенолопту. Процедура за методу "паста за лемљење" + "сфероидна лопта" је следећа: "3" и "4" корака се комбинују у један корак: коришћењем четке за наношење лемазалепите уместо штампања шаблона, али директно равномерно четкајте до БГА. На подлози, остали кораци су у основи исти као код првог метода.
