БГА станица за прерадбу лемљења

БГА станица за прерадбу лемљења

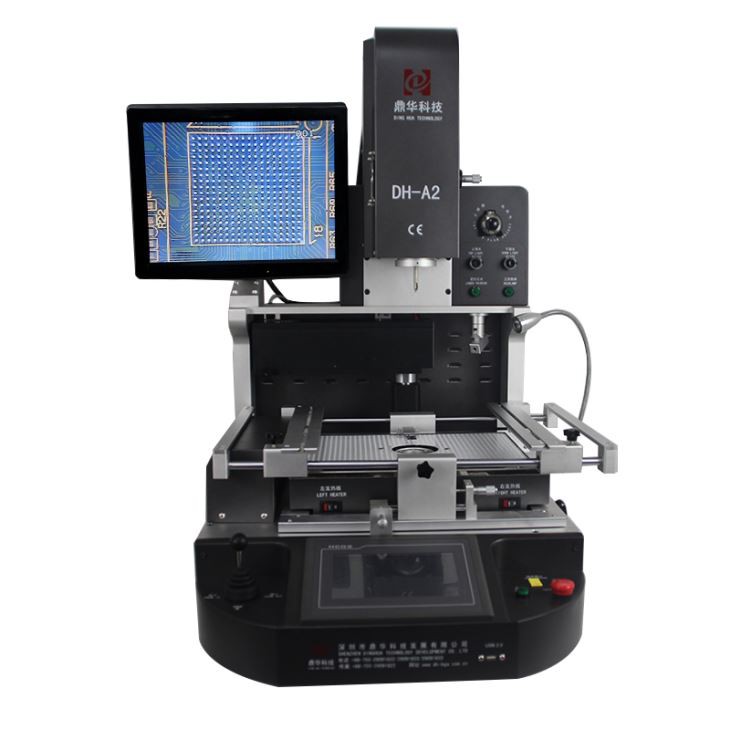

1.Примјена Оптицал Алигнмент БГА Ребаллинг Статион

Може да поправи матичну плочу рачунара, паметног телефона, лаптопа, МацБоок логичке плоче, дигиталне камере, клима уређаја, телевизора и друге електронске опреме медицинске индустрије, индустрије комуникација, аутомобилске индустрије итд.

Лемљење, ребалл, десолдеринг различитих врста чипова: БГА, ПГА, ПОП, БКФП, КФН, СОТ223, ПЛЦЦ, ТКФП, ТДФН, ТСОП, ПБГА, ЦПГА, ЛЕД чип.

2.Производне карактеристике Оптицал Алигнмент БГА станице за поновно пуњење

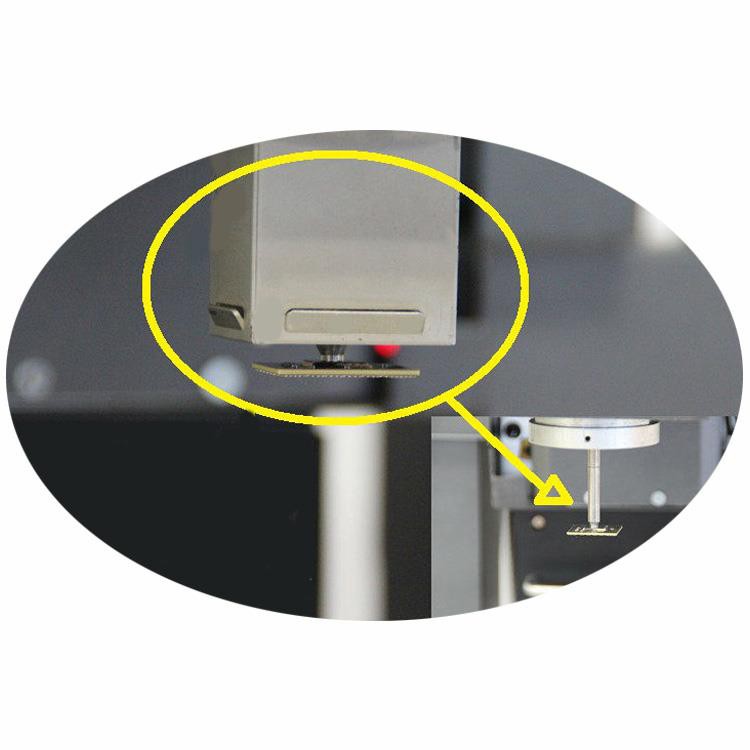

Вакуум оловком уграђене горње млазнице, које су погодне за скупљање, замену и одлеђивање, итд.

Екран монитора, 1080П, 15 инча, који се користи за поравнавање приказан је на.

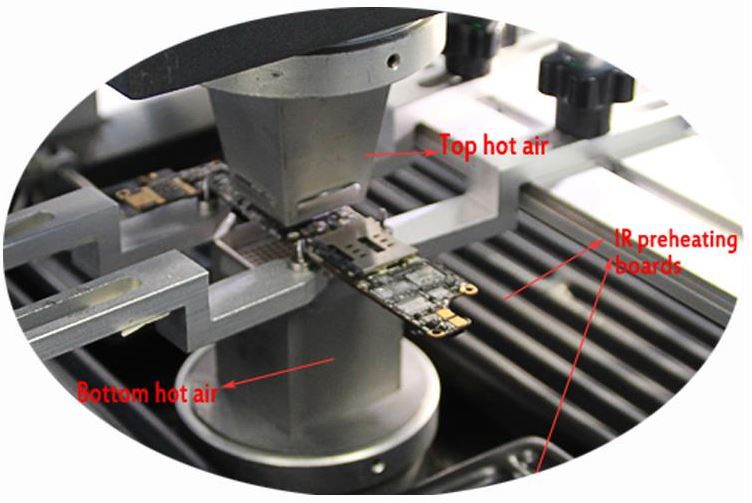

2 грејача са топлим ваздухом и 1 зона инфрацрвеног загревања, грејачи врућег ваздуха за лемљење и лемљење, инфрацрвено предгревање

да се велика матична плоча загрева тако да заштита матичне плоче буде заштићена.

Увезено ЛЕД светло, 10В, које је довољно светло да се велика ПЦБ јасно види.

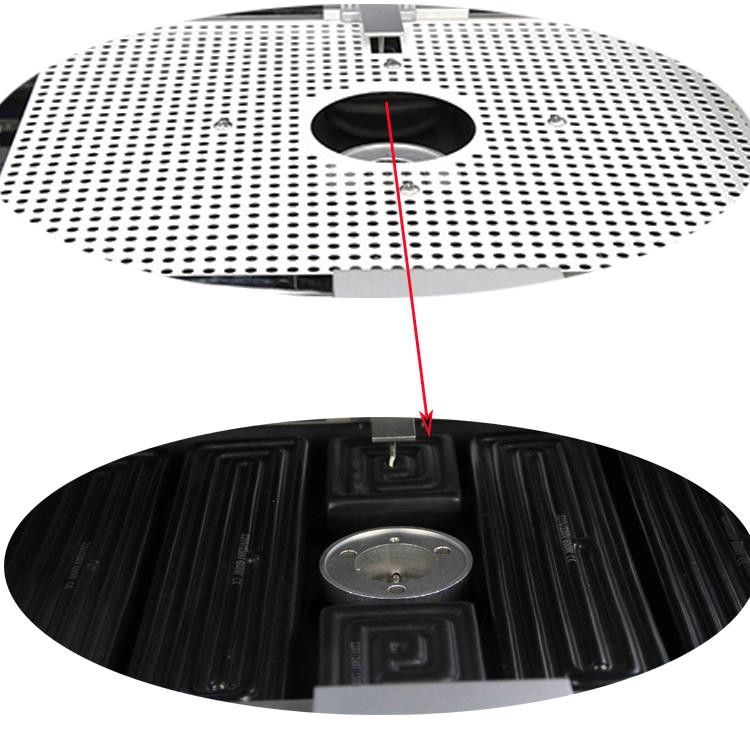

Кућиште од челичне мреже је постављено изнад зоне инфрацрвеног загревања, због чега се оператери могу заштитити од повреда,

такође за ситне компоненте које не падају унутра, иако се загревају равномерно.

* Висока успешна стопа поправке чип нивоа. Прецизна контрола температуре и прецизно поравнање сваког споја за лемљење.

* 3 независна подручја грејања осигуравају прецизну температуру. Одступање од ± 1 ° Ц. На екрану можете поставити различите профиле температуре на основу различитих матичних плоча.

* Панасониц оригинална ЦЦД камера од 600 милиона пиксела осигурава прецизно поравнање свих спојева за лемљење.

* Једноставно руковање Нису потребне посебне вештине.

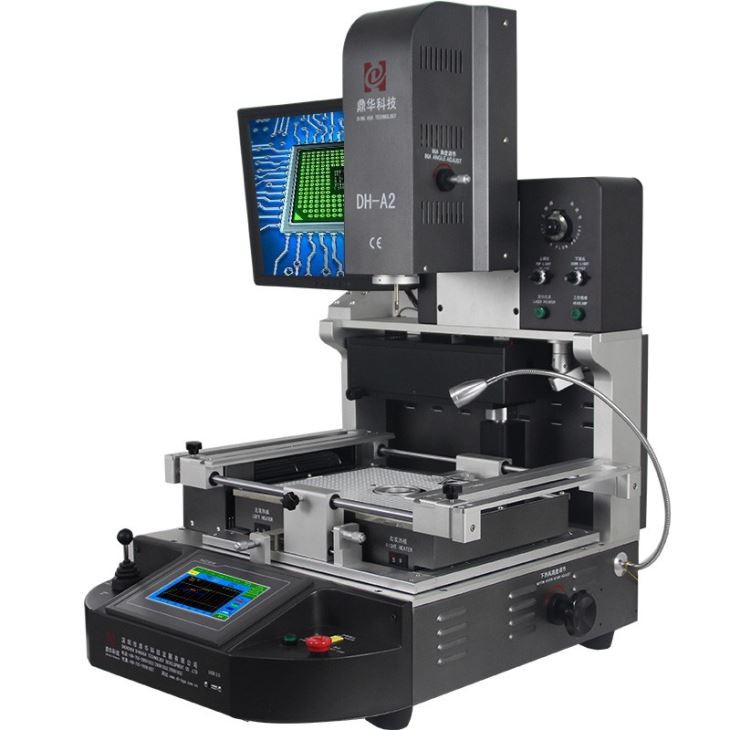

3. Спецификација Оптицал Алигнмент БГА Ребаллинг Статион

4. Зашто изабрати ОурОптицал Алигнмент БГА Ребаллинг Статион?

5. Сертификат оптицал Алигнмент БГА Ребаллинг Статион

Да би понудили квалитетне производе, компанија СХЕНЗХЕН ДИНГХУА ТЕЦХНОЛОГИ ДЕВЕЛОПМЕНТ ЦО., Прва је добила УЛ, Е-МАРК, ЦЦЦ, ФЦЦ, ЦЕ РОХС сертификате. У међувремену, да би побољшао и усавршио систем квалитета, Дингхуа је прошао ИСО, ГМП, ФЦЦА, Ц-ТПАТ цертификат на лицу места.

6.Пацкинг ГГ амп; Пошиљка Оптицал Алигнмент БГА Ребаллинг Статион

7. Пошиљка заОптицал Алигнмент БГА Станица за одбојкашице

Машину ћемо испоручити преко ДХЛ / ТНТ / ФЕДЕКС. Ако желите остале услове испоруке, обратите нам се. Ми ћемо вас подржати.

8. Услови плаћања

Банковни пренос, Вестерн Унион, кредитна картица.

Реците нам да ли вам је потребна друга подршка.

10. Мали савети за оптичку прилагодбу БГА и ручну БГА станицу за прераду:

Процес лемљења БГА је дубок и суптилан, па је потребно савладати одговарајуће вештине и кораке како бисте постигли добар ефекат. Пре заваривања БГА чипова, како бисте уклонили влагу, ПЦБ и БГА треба пећи у рерни на сталној температури на 80мл 90 ℃ у трајању од 20 сати. Прилагодите температуру и време печења у складу са степеном влажности.ПЦБ и БГА без отпаковања могу се директно заваривати. Важно је обратити посебну пажњу на ношење електростатичких прстенова или антистатичких рукавица када радите све следеће операције за избегавање могућих оштећења БГА чипа.
Пре заваривања БГА чипа, БГА чип треба тачно поравнати на ПЦБ подметачу. Постоје две методе које се могу користити: оптичко поравнање и ручно поравнање. Тренутно се углавном користи ручно поравнавање, то јест линије за штампање на екрану БГА и тампон на ПЦБ-у су поравнати.
Техника поравнања БГА и ПЦБ: у процесу поравнања БГА и свиленог платна, чак и ако лопта за лемљење одступи од подлоге за око 30%, и даље се може заваривати ако није у потпуности поравнана. Због тога у процесу топљења, калај кугла ће се аутоматски поравнати са јастучићем због напетости између ње и лименог подметача. Након завршетка операције поравнања, ставите ПЦБ на носач БГА табеле за повратак и учврстите је тако да буде у равни са БГА повратком Изаберите одговарајућу млазницу за топли ваздух (то јест, величина млазнице је мало већа од БГА), а затим изаберите одговарајућу температурну кривуљу, започните заваривање, причекајте да се заврши температурна кривуља, хлађење, а затим испуните БГА заваривање.
У процесу производње и исправљања грешака, неизбежно је заменити БГА због оштећења БГА или других разлога. Табела за поправак БГА такође може раставити БГА. Демонтажа БГА се може сматрати обрнутим поступком заваривања БГА. Разлика је у томе да након завршетка температурне кривуље, БГА треба усисати вакуумском оловком, а други алати, попут пинцета, не користе се да не би оштетили јастучић притиском превелике силе. ПЦБ уклоњеног БГА користи се за уклоните лименку док је врућа, па зашто бисте је користили док је врућа? Пошто је врући ПЦБ еквивалентан функцији предгревања, може се осигурати да је рад уклањања кала лакши. Овде се користи тинсукциона линија, не користите превише силе у раду, да не бисте оштетили јастучић, након што се осигура да је јастучић на ПЦБ-у равна, можете да уђете у поступак заваривања БГА.
Уклоњени БГА може се поново заваривати, али куглу је потребно имплантирати пре поновног заваривања. Сврха садње лопте је поновно постављање лимене куглице на јастучић БГА, чиме се постиже исти распоред као и нови БГА.
Уз горе наведене вештине БГА поступка заваривања и демонтаже, биће мање обилажења на путу раста заваривања, а резултати ће бити бржи и ефикаснији. Надам се да ће вам размена искуства у овом чланку дати инспирацију за БГА заваривање и демонтажа.
