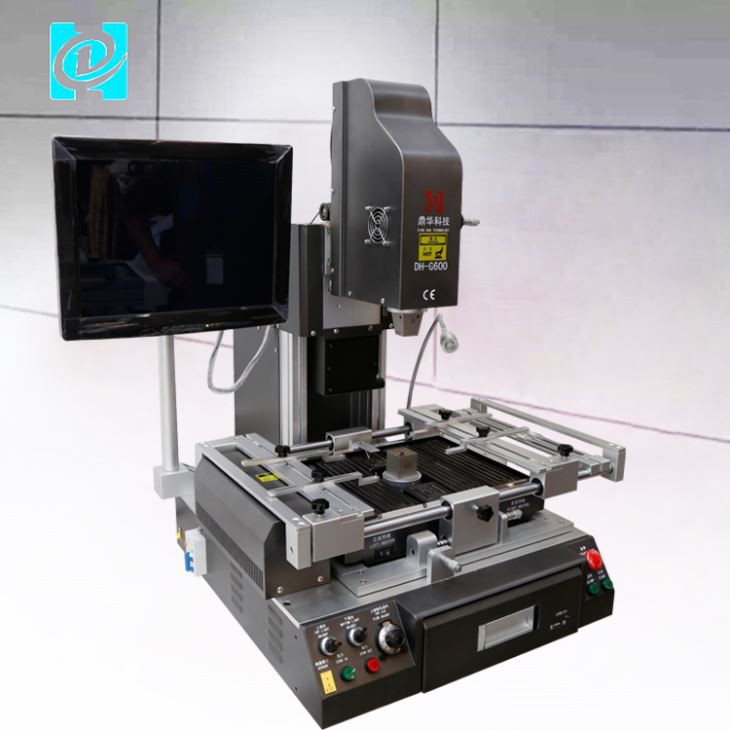

Оптичка Лабтоп БГА станица за прераду

Оптички лаптоп бга станица за прераду

1. Брзи преглед:

Карактеристике ДХ-Г600 БГА машине за прераду

1. Широко се користи у замени нивоа чипа у лаптоповима, рачунарима, мобилним телефонима итд.

2. Аутоматско уклањање, монтажа и лемљење.

3. ХД оптички систем поравнања за прецизно монтирање БГА и компоненти.

4. Ласерско позиционирање може брзо поравнати БГА чип и матичну плочу.



Параметар производа Назив производа машина за лемљење и одлемљивање Укупна снага 5300W врхунско загревање 1200w доње грејање доње грејање топлим ваздухом 1200В, ИР предгревање 2700В Повер 220В 50ХЗ/60ХЗ Позиционирање В-жљеб, ПЦБ плоче се могу подесити по Кс, И оси и опремљене универзалним причвршћивањем Контрола температуре К-тип, затворена петља Величина ПЦБ-а Мак 400к380мм, Мин 22к22мм Величина чипа 2к2-50к50мм Минимални размак између чипова 0.15 мм Екстерни температурни сензор 1 (опционо) N.W. око 60 кг Погодне матичне плоче мобилни телефон, лаптоп, десктоп, играћа конзола, КСБОКС360, ПС3

3. Главне карактеристике ДХ-Г600 БГА станице за прераду

• Област примене (цео низ апликација за прераду)
• Сервисни центри средњег и великог обима.
• Уређаји мобилних и радио система.
• Мобилни телефони, ПДА уређаји, Хандхелдс, нотебоок рачунари и матичне плоче.
• ЛАН уређаји, мрежни чворови и војна комуникациона опрема.
• Преносива медицинска опрема

Карактеристике:

1. Флексибилна употреба за све различите врсте компоненти као што су СМД, БГА, ЦБГА, ЦЦГА, ЦСП, КФН, МЛФ, ПГА и микро БГА без оштећења епоксида итд.

2. Комплетни процеси прераде (Пр-загревање, натапање, поновни проток и хлађење) се постижу за тачан и стандардан процес прераде.

3. ИР без утицаја на суседне компоненте.

4. Сензитивни сензор за мерење температуре за добијање тачног и тренутног очитавања и праћења температуре.

5. Унутрашњи систем сакупљања за безбедно и стабилно уклањање ИЦ-а.

6. систем хлађења за постизање комплетног и стандардног процеса и фазе хлађења за ПЦБ.

7. Алат за ребаллинг

8. Позиционирање током процеса прераде је применљиво коришћењем ласерског показивача на штампаној плочи

9. Прецизан и гладак КСИ сто укључен у пакет.

10. Лако и пријатељско руковање Преко ручних режима.

11. Примењује се једногодишња гаранција.



4. Детаљне слике Г600 БГА РЕВОРК СТАНИЦЕ

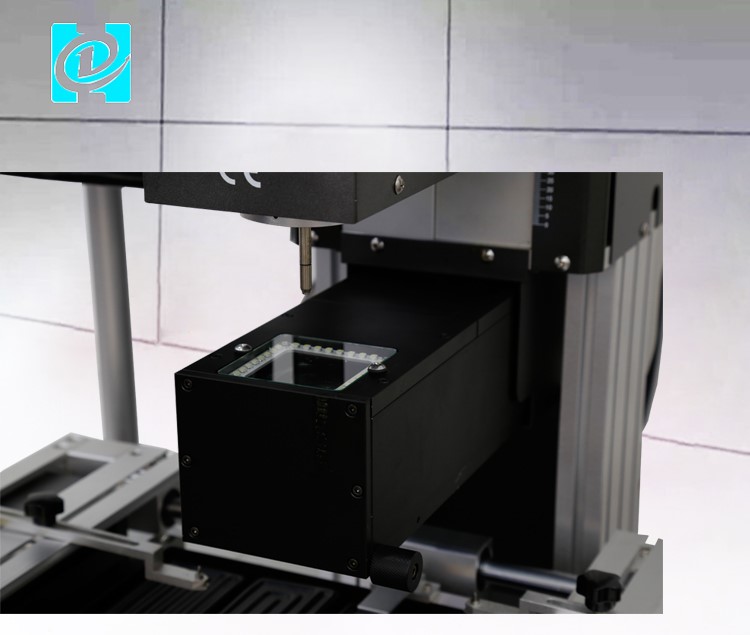

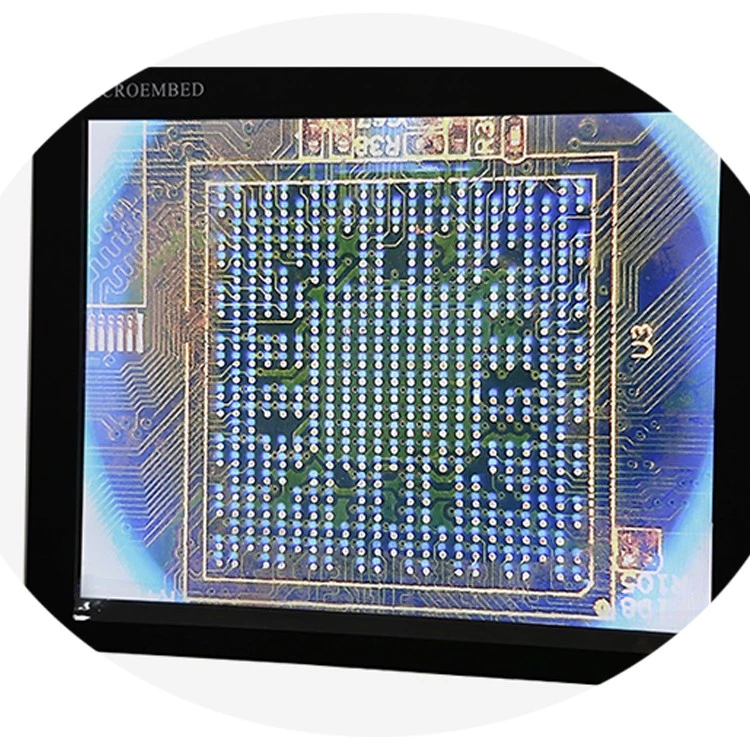

ХД оптички ЦЦД систем за поравнање сочива

Камера је увезена из Панасониц-а, Јапан да би се обезбедила тачност замене на ±0.01 мм

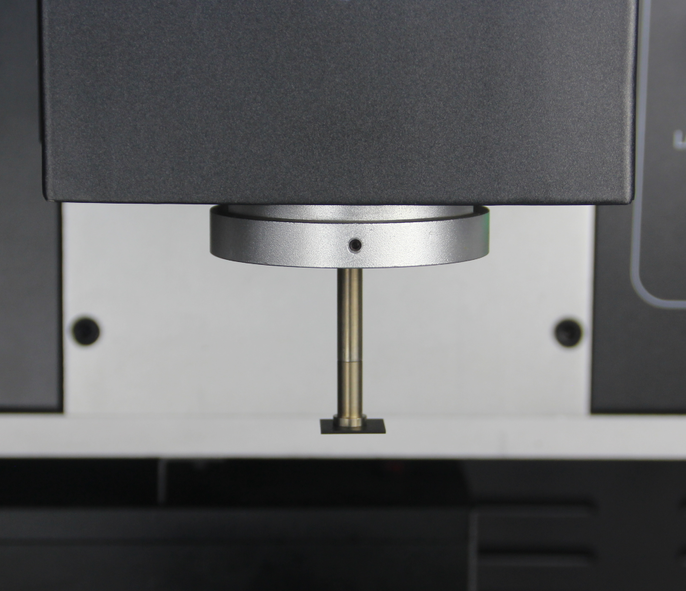

Монтажна глава са уграђеним уређајем за испитивање притиска, да заштити ПЦБ од оштећења.

уграђени вакуум у монтажној глави аутоматски преузима БГА чип након што је одлемљење завршено

Са горњим подешавањем протока ваздуха, да спречите да сићушни бга одува.



ПЦБ Поситионинг

В-жљеб, ПЦБ плоче се могу подесити по Кс и И оси и опремљене универзалним учвршћењем

4. Профил компаније

Део наших клијената

6. Паковање и испорука и услуге Г600 БГА РЕВОРК СТАНИЦЕ

Опције испоруке

◆ Узорак ће бити послан у року од 5 радних дана након пријема пуне уплате. 7-15 дана за групне поруџбине. ◆ Достава путем ДХЛ-а, ФедЕк-а, ТНТ-а, ЕМС-а и УПС-а експрес. Доступна је и испорука морем.

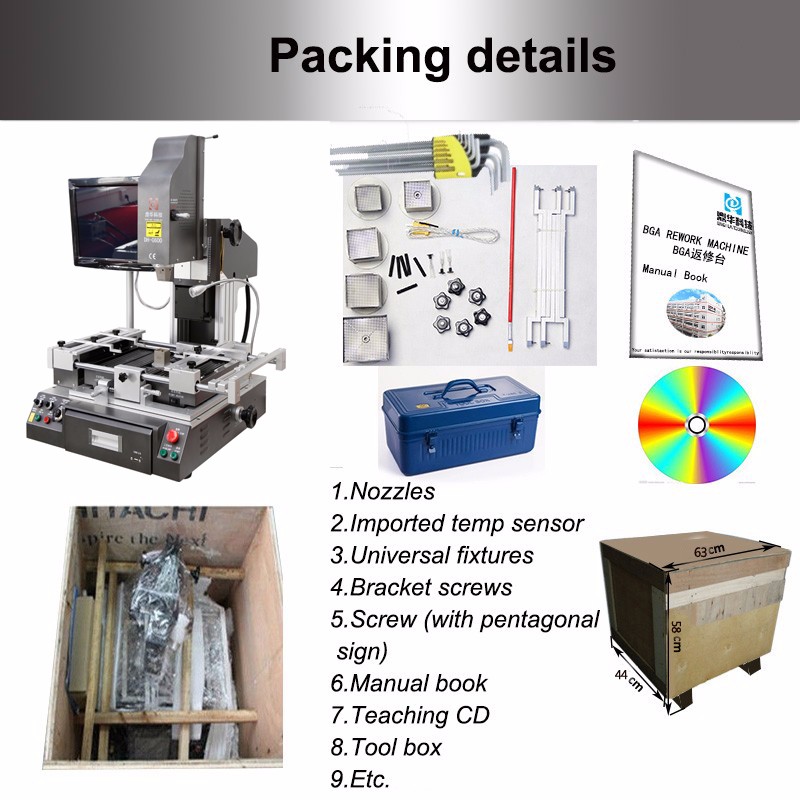

ДХ-Г600 Прибор

Упутство за употребу од -1 комада ЛЦД од -1 комада -5 ком Млазница за топли ваздух: горња млазница 3 ком (31к31мм,38к38мм,41к41мм), доња млазница 2ком (34к34мм,55к55мм)ПС: Величина млазнице за врући ваздух може се прилагодити према величини чипа -1 сет вакуумских сисаљки (укључујући 4 ком) -2 ком усисивач -6 ком универзални уређај -4 ком потпорни завртањ -6 ком Шљива дугме



7. Честа питања о Г600 БГА РЕВОРК СТАНЦИ

П1: Зашто изабрати нас?

А1:1. Дингхуа има више од 10 година искуства.

2. Професионални и искусни тим техничара.

3. Са висококвалитетним производом, повољном ценом и благовременом испоруком.

4. Одговорите на сва ваша питања у року од 24 сата.

П2: Шта кажете на начин испоруке?

О2: Обично ћемо узимати експрес као што су ДХЛ, ФедЕк, УПС и ТНТ за узорке наруџби. За велике поруџбине, узимаће се ваздушни летови или поморска пошиљка.

П3: Које је време испоруке масовне поруџбине?

О3: Време испоруке поруџбине ће бити 5-10 радних дана

П4: Колико дуго траје ваша гаранција?

А4: Траје 12 месеци.



8. Повезано знање

Постоји много разлога зашто људи прерађују своју електронску опрему. Најчешћи разлози су неисправне компоненте, потреба за заменом застарелих инжењерских делова, лоши лемни спојеви и нежељени падови лема. Неки од ових послова се обављају приликом поправке мобилних телефона.

Приликом прераде, квалификовани стручњаци морају заштитити околне делове. Они то раде тако што одржавају термички стрес на склопу што је могуће мањи. Ово помаже да се избегну потенцијално опасне контракције плоче.

Први корак у преради је употреба пиштоља на врући ваздух за загревање једног уређаја за површинску монтажу. Ово топи све лемне спојеве између штампане плоче и уређаја за површинску монтажу. Други корак је уклањање уређаја за површинску монтажу, а трећи корак је чишћење низа јастучића на проводнику да би се уклонио стари лем. Стари лем се лако уклања. Све што треба да урадите је да га загрејете до тачке топљења. У ту сврху се користе плетеница за одлемљивање, пиштољ за врући ваздух и лемилица.

Да би завршили горе наведене кораке, квалификовани професионалци користе систем за усклађивање вида. Врхунска опрема има високу резолуцију и веома је прецизна. Овај систем омогућава да се нова компонента прецизно постави на низ подлога.

Када се све заврши, уређај за површинску монтажу је залемљен на штампану плочу. Профил лемљења се користи за претходно загревање плоче. Такође се користи за загревање веза између штампане плоче и уређаја.
