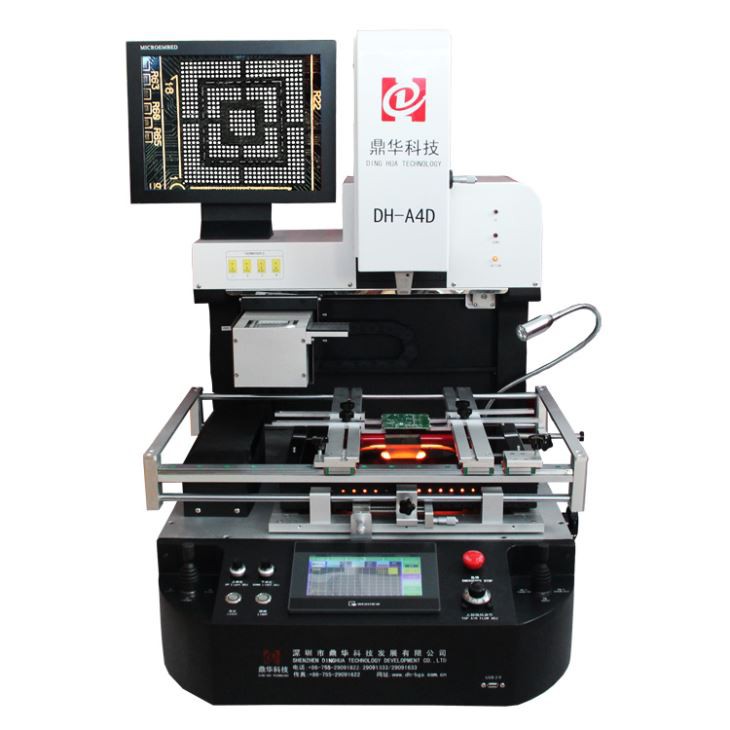

Optička VGA kartica BGA Rework Station

Optička VGA kartica BGA Rework Station

1. Primjena optičke VGA kartice BGA Rework Station

Matična ploča kompjutera, pametnog telefona, laptopa, MacBook logičke ploče, digitalne kamere, klima uređaja, TV i druge elektronske opreme iz medicinske industrije, komunikacijske industrije, automobilske industrije itd.

Pogodan za različite vrste čipova: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2.Product Značajke optičke VGA kartice BGA Rework Station

• Automatsko odlepljivanje, montaža i lemljenje.

• Precizan sistem za optičko poravnanje

Sa 15 inča i 1980P, čak i nakon malih tačaka za lemljenje, možete ih potpuno promatrati, zumirajte 10x ~ 220x.

• Računar koji je mozak stroja, koji je za PLC i PID kontroliran.

• Ugrađeni vakuum u glavi za montažu automatski preuzima BGA čip nakon završetka desolderinga.

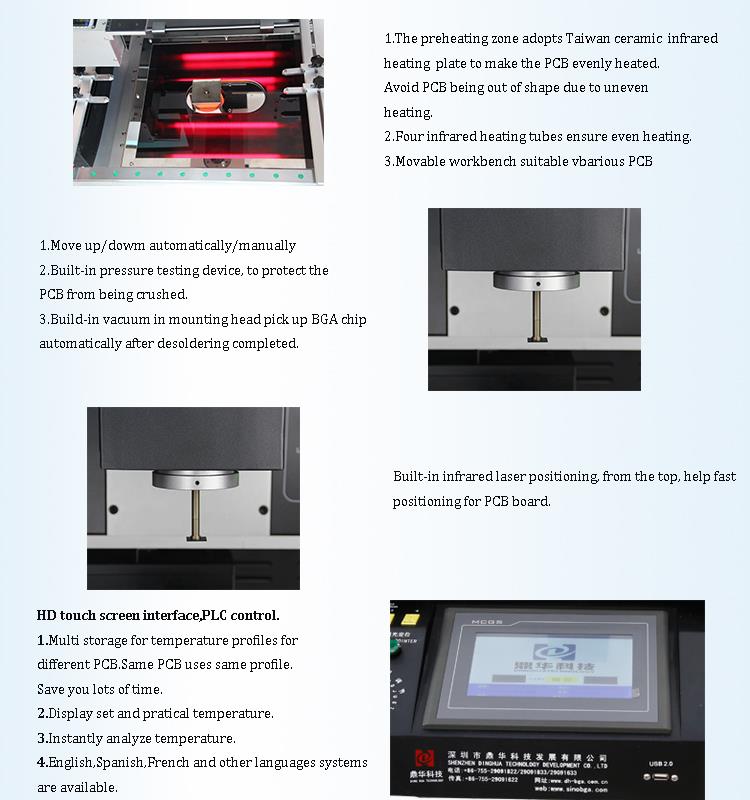

• Područje IR grijanja, cijevi za grijanje karbonskih vlakana, tamno svjetlo se lako apsorbira pomoću PCB-a, a IC područje grijanja se može pomaknuti za pravi položaj.

3.Specifikacija optičke VGA kartice BGA Rework Station

4.Detalji optičke VGA kartice BGA Rework Station

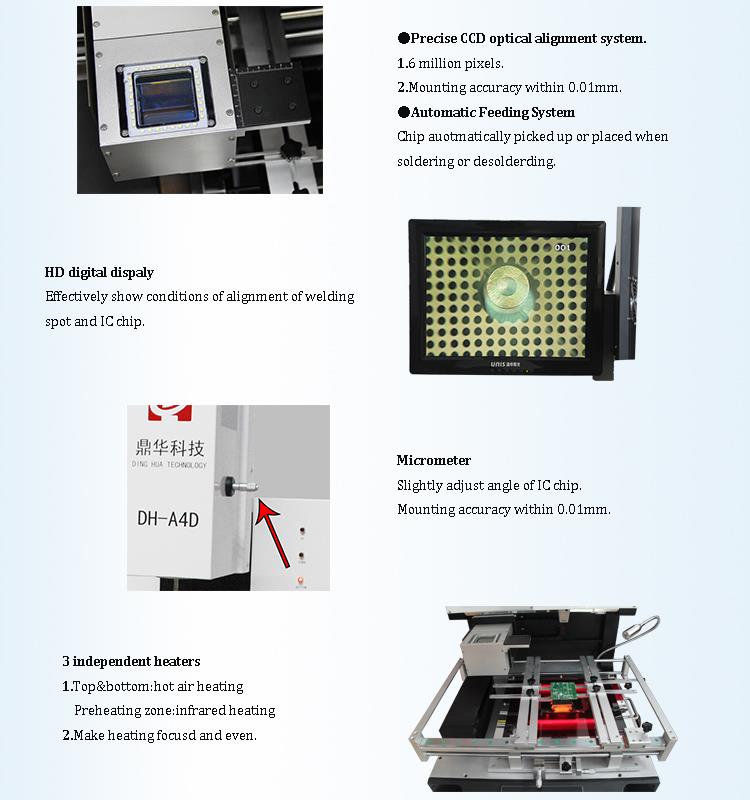

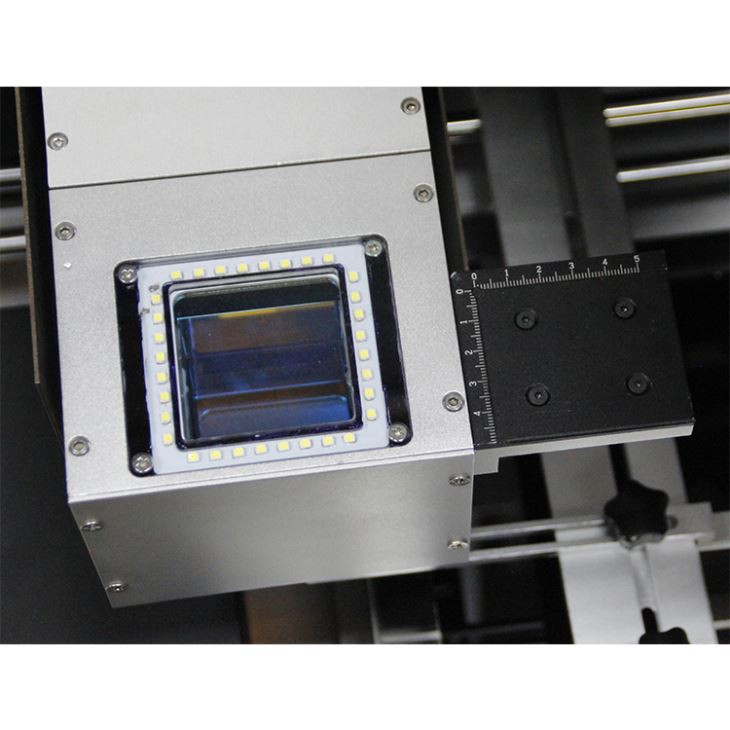

1.A CCD kamera (precizan sistem optičkog poravnanja);

2.HD digitalni displej;

3. Mikrometar (podesite ugao čipa);

4.3 nezavisni grijači (vrući zrak i infracrveni);

5. Lasersko pozicioniranje;

6. HD dodirni ekran, PLC kontrola;

7. Led Headlamp.

5. Zašto odabrati našu optičku VGA karticu BGA Rework Station?

6.Sertifikat za optičku VGA karticu BGA Rework Station

7.Packing & Shipment of Optical VGA Card BGA Rework Station

8. FAQ o optičkoj VGA kartici BGA Rework Station

Kako mjeriti signal pod BGA paketom?

Za mjerenje signala ispod BGA, postoje otprilike dva scenarija: Scenario A: Mjerenje valnog oblika pri nisko-brzinskom radu IO čipa; Scenarij B: Mjerenje kvalitete signala pri IO velike brzine. Scenarij Scenarij: Izmjerite IO male brzine. Možete ostaviti testnu tačku u fazi sheme i postaviti je u dobar položaj za merenje. Ako nemate test, možete samo da letite. Tu su dva slučaja: Prvo, ako je pin koji se testira blizu ruba čipa, možete letjeti direktno sa podloge. Leteći liniju metoda: 1, prvi uzeti čip off, promatrati situaciju loptu, ako ne postoji kontinuirana kositra i oblik je bolji, ovaj čip može se vratiti na mjesto. Naravno, ako ga ne izaberete, možete ga samo baciti i promijeniti. 2. Emajlirana žica se spali sa vrlo malim vrhom, a lemilica se koristi na PCB podlozi. Poravnajte liniju da biste bili sigurni da nije zategnuta, inače će se odbiti kada vazdušni pištolj eksplodira. 3, povratak na mesto. Vazdušni pištolj. Pogledajte moj drugi odgovor "ručno lemljenje BGA". Drugo, ako je pin koji se testira daleko od ruba, kao što je treći red, uspjeh je prilično nizak. Preporučuje se da uklonite čip i da sve pinove prebacite na podlogu. Koji test mjeriti. Šema scenarija B: Za IO visokih brzina, kao što su USB, MIPI, DDR, itd., Ostavljanje testnih tačaka i linija za letenje nije poželjno, tako da se može mjeriti samo signal, a kvalitet signala ne može se precizno mjeriti. Štaviše, sama ispitna točka zauzima dragoceno područje ožičenja i dovodi do lošeg uticaja na impedanciju završetka. Čip se može ukloniti i S-parametri se mjere izravno na podlozi koja se testira.
