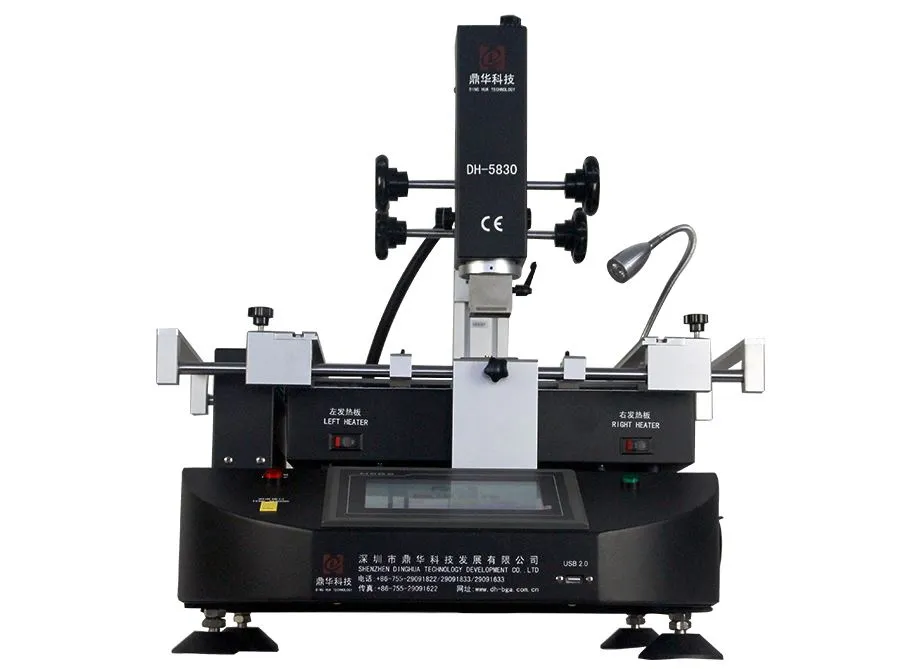

ПЦБ станица за прераду ДХ-5830 је станица за прераду на врући ваздух високих перформанси која се обично користи за поправку лаптопа, мобилних телефона, Ксбок и ПЦБ матичних плоча. Погодан је за различите врсте прераде чипова, укључујући ПОП, СОП, КФН, БГА и још много тога. Машина има три независне зоне грејања (два грејача топлог ваздуха и једну инфрацрвену зону за поновно загревање), ХД екран осетљив на додир, вакуум оловку и спољни температурни сензор, обезбеђујући прецизну контролу температуре и поуздане поправке.
Opis
Опис производа
Шта је ПЦБ станица за прераду?
ПЦБ Реворк Статион је специјализовани електронски алат за поправку који врши прецизно уклањање, замену и лемљење кугличних чипова (БГА) и других напредних СМТ компоненти на штампаним плочама (ПЦБ). Ево зашто је то неопходно и како функционише.
1. Проблем који решава: БГА чипови (који се налазе у лаптоповима, телефонима, играћим конзолама као што су Ксбок, матичне плоче) имају много куглица за лемљење испод сваког чипа; нису видљиви нити доступни било ком стандардном алату за лемљење; међутим, њихова поправка или замена захтева прецизност и контролисану топлоту.
2. Главна функција:
А. Уклањање: Уједначено загрева чип и област на ПЦБ-у испод њега да би се растопиле куглице за лемљење без оштећења чипа или ПЦБ-а, а затим користи вакуумску сисаљку за скидање чипа.
Б. Замена: Након што очисти јастучиће за лемљење, дода нови лем, БГА станица за прераду може исправно поставити чип и поново загрејати подручје да би се формирао спој за лемљење (рефлов).
3. Кључне компоненте и способности:
Прецизна контрола топлоте: Користи млазнице топлог ваздуха тако да се топлота фокусира на чип, и често користи зону инфрацрвеног предгревања да веома споро загреје цео ПЦБ. Ово помаже у спречавању савијања услед великих температурних разлика и помаже да се цео лем растопи одједном.
Профилисање температуре: Омогућава подешавање и приказ у реалном времену специфичног температурног профила за различите типове лема и компоненте.
Поравнање: Често укључује ласерски показивач за савршено поравнање чипова током постављања.
Вакумска оловка за прикупљање: За безбедно подизање врућих чипова након одлемљења.
Напредна контрола: Модерне станице (попут ДХ-5830) имају екране на додир.
Термички надзор: Може укључивати спољни температурни сензор за прецизно мерење температуре ПЦБ-а.
Спецификација производа
|
Ставка
|
Параметар
|
|
Повер Суппли
|
АЦ220В±10％50Хз
|
|
Називна снага
|
5500W
|
|
Топ Повер
|
1200w
|
|
Боттом Повер
|
1200w
|
|
Инфрацрвена снага
|
3000w
|
|
Горње дугме{0}}за проток ваздуха
|
За подешавање горњег{0}}тока топлог ваздуха (посебно, веома мале/велике струготине)
|
|
Оперативни режим
|
ХД екран осетљив на додир, подешавање дигиталног система
|
|
Складиштење температурног профила
|
50000 група
|
|
Контрола температуре
|
К сензор + затворена петља
|
|
Кретање горњег грејача
|
Десно/лево, напред/назад, слободно ротирајте
|
|
Прецизност температуре
|
±2 степена
|
|
Позиционирање
|
Интелигентно позиционирање, ПЦБ се може подесити у Кс, И смеру са "подршком од 5 тачака" + В- држачем за штампану плочу са жлебом + универзалним учвршћењима.
|
|
Величина ПЦБ-а
|
Мак 410×370 мм Мин 22×22 мм
|
|
БГА чип
|
2к2 - 80к80 мм
|
|
Минимални размак између чипова
|
0.15мм
|
|
Екстерни сензор температуре
|
1пц
|
|
Димензије
|
570*610*570мм
|
|
Нето тежина
|
35КГ
|
