Камера са екраном осетљивим на додир БГА станица за прераду

                                                        Камера са екраном осетљивим на додир БГА станица за прераду

Брзи преглед:

Промотивна цена!ДХ-А1Л БГА машина за прераду, опремљена ХД екраном осетљивим на додир, сада је на лагеру.

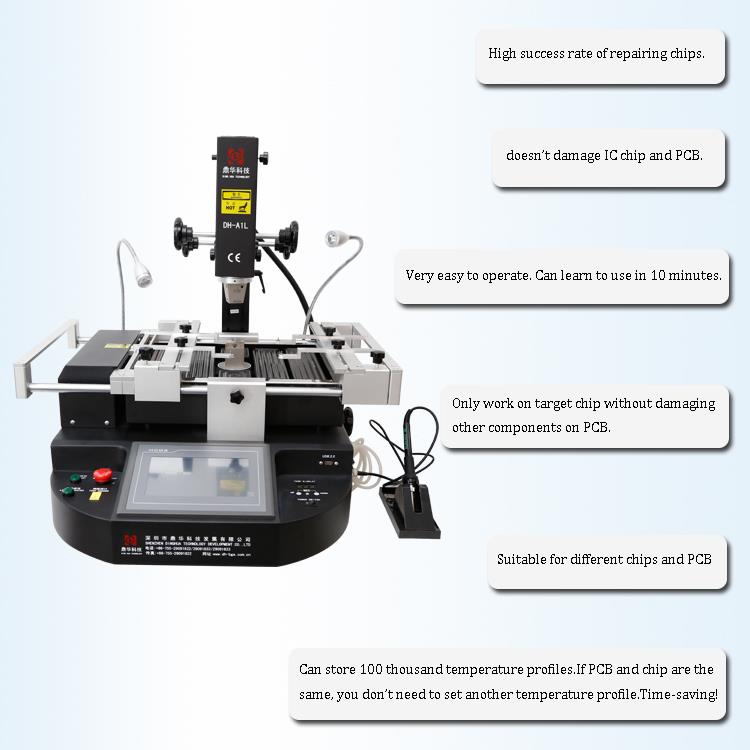

Карактеристике ДХ-А1Л БГА станице за прераду:

1. Висока стопа успеха за поправке чипова.
2. Прецизна контрола температуре.
3. Нема лажног лемљења или лоших лемних спојева.
4. Три независне грејне зоне.
5. Дизајн прилагођен кориснику.
6. Систем звучних обавештења.
7. Снажан вентилатор са попречним протоком.
8. Ефикасан систем хлађења.

Посвећени смо преради БГА и аутоматским машинама, покривајући већину Индије, Европе и америчког тржишта. Радујемо се што ћемо постати ваш дугорочни партнер у Кини.

1. Спецификација

1	Повер	4900W
2	Топ грејач	Топли ваздух 800В
3	Доњи грејач	Топли ваздух 1200В, инфрацрвени 2800В
4	Гвоздени грејач	90w
5	Напајање	АЦ220В±10%50/60Хз
6	Димензија	640*730*580мм
7	Позиционирање	В-жљеб, носач ПЦБ-а може се подесити у било ком правцу помоћу екстерног универзално учвршћење
8	Контрола температуре	Термопар типа К, контрола затворене петље, независно грејање
9	Прецизност температуре	±2 степена
10	Величина ПЦБ-а	Мак500*400 мм Мин 22*22 мм
11	БГАцхип	2*2-80*80мм
12	Минимални размак између чипова	0.15 мм
13	Екстерни температурни сензор	1 (опционо)
14	Нето тежина	45кг

2. Главне карактеристике ДХ-А1Л БГА станице за прераду

Научно и паметно

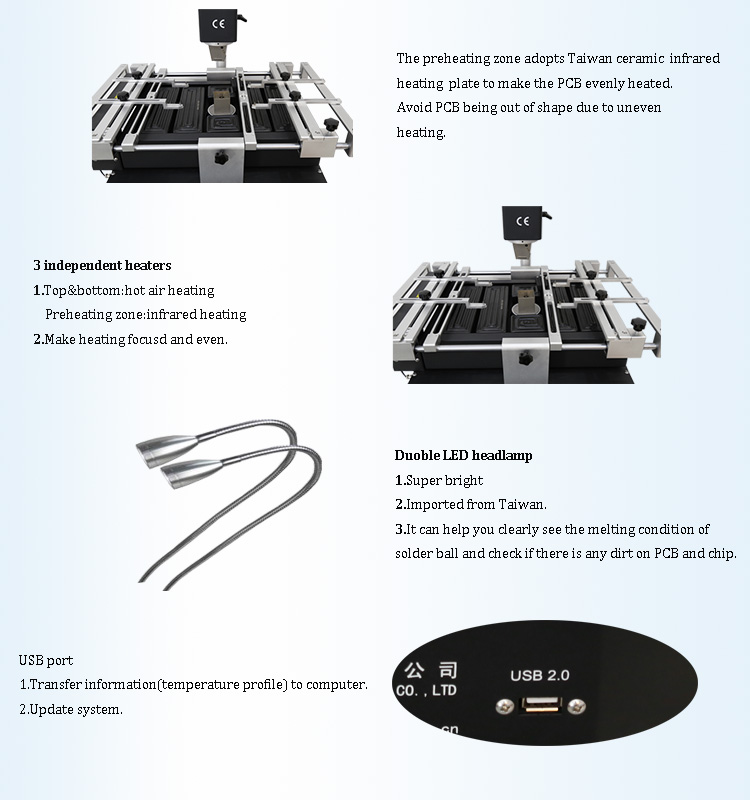

1. Станица има 3 независне грејне области: грејачи на топли ваздух и ИР простор за предгревање, који се стабилно и брзо загревају док спречавају деформацију ПЦБА.
2. Запремина ваздуха горњег грејача, висина доњег грејача и површина ИР предгревања могу се подесити да одговарају различитим типовима БГА поправки.
3. Опремљен различитим величинама БГА млазница од легуре титанијума, које се могу ротирати за 360 степени ради лакшег постављања и замене.
4. Омогућава подешавање 6 сегмената пораста температуре и 6 сегмената константне температуре, и може сачувати више температурних профила за употребу у било ком тренутку.

3. Зашто бисте требали изабрати ДХ-А1Л БГА станицу за прераду?

4. Повезано знање:

Припрема земљишта за површинску монтажу треба да се изврши пре инсталирања или замене нове компоненте за површинску монтажу. Избегавање термичких и/или механичких оштећења земљишта и подлоге је критично. Два основна корака укључују:

• Уклоните стари лем

Ово се може урадити са лемилом и плетеним материјалом за фиксирање лемљења, или техником континуираног вакуумског одлемљења која користи екстрактор за лемљење и посебан Фло-Д-Содр врх. Ова метода омогућава континуирано рефлов и вакуумско уклањање старог лема.

• Цлеан Ландс

Стари остаци флукса који су остали након уклањања старог лема морају се очистити у овом кораку пре додавања новог лема.

• Додај нови лем

Овај корак је део процеса уградње компоненти и може се постићи или претходним пуњењем (претходно калајисању) земљишта (претврђивањем лемљења жице помоћу лемилице или неког другог начина загревања), или наношењем пасте за лемљење (крема) са дозатор пре (или после) постављања компоненте на шаблон земљишта.

Количина примењеног лема је критична за постизање прихватљивих спојева. На пример, прихватљиви Ј-оловни лемни спојеви захтевају много више лема него прихватљиви спојеви за лемљење са галебовим крилом.

Компоненте за површинску монтажу:

• Склоп и/или компонента за претходно/помоћно грејање (ако је потребно)
• Наносите топлоту равномерно и брзо на начин који се може контролисати да бисте постигли потпуну, истовремено прелијевање (отопљење) свих лемних спојева.
• Избегавајте термичка и/или механичка оштећења компоненте, плоче, суседних компоненти и њихових спојева.
• Уклоните компоненту са плоче непосредно пре него што се било који спој за лемљење поново учврсти.
• Припремите земљиште за замјенску компоненту.

Компоненте кроз рупу:

Одлемљивање компоненте један по један спој користећи методу континуираног вакуума

• Склоп и/или компонента претходног/помоћног грејања (ако је потребно).
• Загрејте спој брзо и контролисано да бисте постигли потпуни поврат лемљења.
• Избегавајте термичка и/или механичка оштећења компоненте, плоче, суседних компоненти и њихових спојева.
• Примените вакуум током кретања електроде да бисте охладили зглоб и ослободили електроду.

Компонента за одлемљивање помоћу методе фонтане за лемљење

• Поново залијте све спојеве у фонтани за лемљење.
• Уклоните стару компоненту и или је одмах замените новом или очистите рупе за каснију замену компоненте.

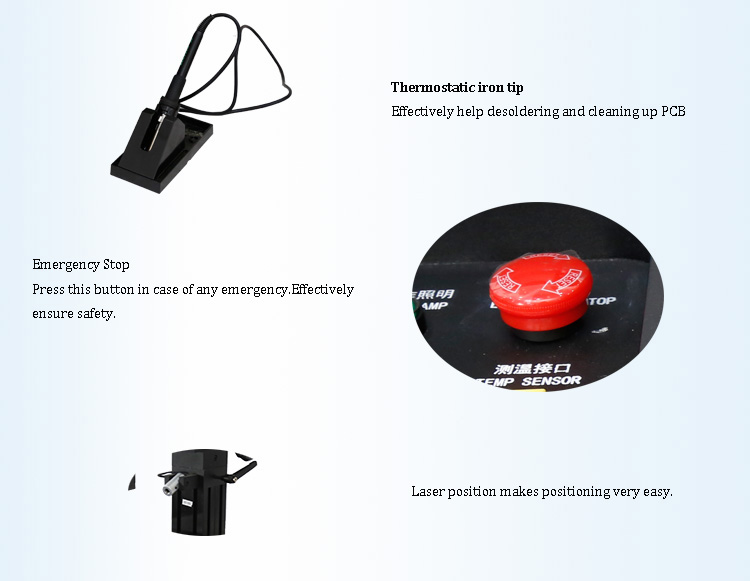

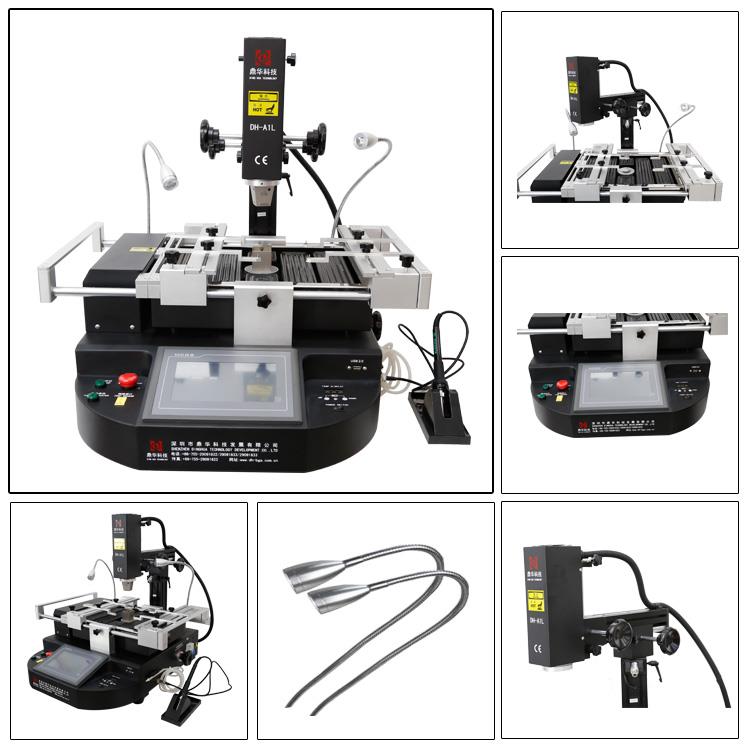

5.Детаљне слике ДХ-А1Л БГА РЕВОРК СТАНИЦЕ

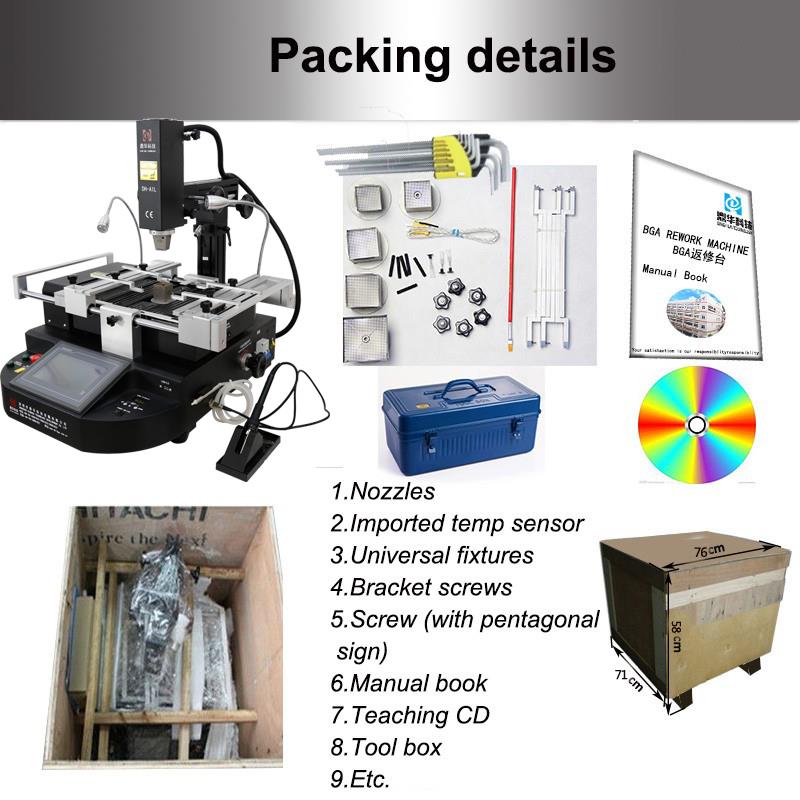

6. Детаљи паковања и испоруке ДХ-А1Л БГА РЕВОРК СТАНИЦЕ



Детаљи испоруке ДХ-А1Л БГА РЕВОРК СТАНИЦЕ

испорука:

1.Пошиљка ће бити обављена у року од 5 радних дана након пријема уплате.

2. Брза испорука преко ДХЛ-а, ФедЕКС-а, ТНТ-а, УПС-а и на друге начине, укључујући море или ваздух.

7. ФАК

П: Како разликовати чипове са оловом и без олова?

О: Разликујте од површине штампе чипова. Као што је јужни мост Интел серије, ФВ82801ДБМ НХ82801ДБМ,

први је олован, а други је без олова, при чему су ФВ и НХ разлика.

2. РоХС-означени на уређају или на штампаној плочи су сертификовани производи без олова.

3. РоХС делокруг: Само за нове производе лансиране после 1. јула 2006. У основи, матичне плоче и преносиви рачунари произведени након

2007 су сви без олова.
