БГА систем за поправку машина за поправку рачунара

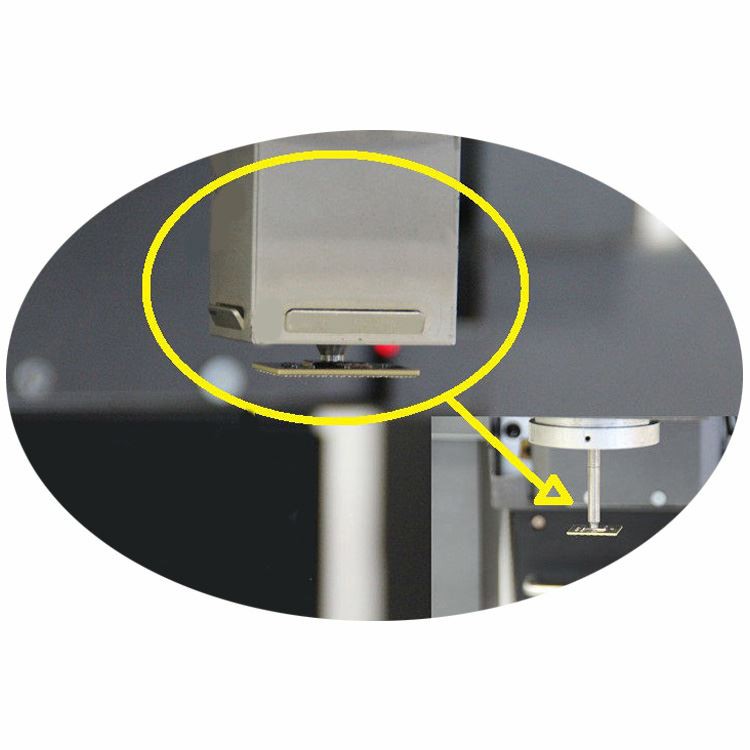

Оптичко поравнање – сликање призме и ЛЕД осветљење се усвајају преко оптичког модула за подешавање дистрибуције светлосног поља тако да се слика малог чипа приказује на екрану како би се постигло оптичко поравнање и поправка. Говорити о неоптичком поравнању значи поравнати БГА са линијом ПЦБ екрана и показати голим оком да би се поправило поравнање.

Опрема за интелигентно управљање за визуелно поравнање, заваривање и демонтажу БГА елемената различитих величина може ефикасно побољшати продуктивност поправке и значајно смањити трошкове.

Тренутно постоје три режима грејања у систему за поправку: горе врући ваздух + доле инфрацрвено, горе и доле инфрацрвено и горе и доле топао ваздух. Тренутно не постоји коначан закључак о томе који је начин најбољи. Неки од принципа производње горњег топлог ваздуха су вентилатори, неки ваздушне пумпе, а овај други је релативно бољи. Тренутно је инфрацрвено грејање углавном далеко инфрацрвено, јер је дужина далеког инфрацрвеног таласа невидљива светлост, није осетљива на боју, у основи је исти индекс апсорпције и преламања различитих супстанци, тако да је бољи од инфрацрвеног грејања. Врста код лемљења рефлуксом врућим ваздухом, дно ПЦБ-а мора бити у стању да се загреје. Сврха овог загревања је да се избегне савијање и деформација изазвана једностраним загревањем ПЦБ-а и да се скрати време топљења пасте за лемљење. Ово доње грејање је посебно важно за БГА прераду плоча великих димензија. Нека врста Постоје три режима грејања на дну опреме за поправку БГА: један је грејање топлим ваздухом, други је инфрацрвено грејање, а трећи је топли ваздух + инфрацрвено грејање. Предност грејања топлим ваздухом је равномерно загревање, које се препоручује за општи процес поправке. Недостатак инфрацрвеног грејања је неравномерно загревање ПЦБ-а. Сада, врући ваздух + инфрацрвено је

широко се користи у Кини.

Контрола инструмента, ниска стопа поправке, БГА чип који се лако спаљује, посебно БГА без олова. У поређењу са неким врхунским столовима за поправку, постоје ПЛЦ контрола и потпуна компјутерска контрола.

Изаберите добру млазницу за поврат врућег ваздуха. Повратна млазница топлог ваздуха спада у бесконтактно грејање. Током загревања, лем сваког лемног споја на БГА се истовремено топи протоком ваздуха високе температуре. Може да обезбеди стабилно температурно окружење у целом процесу рефлукса и заштити суседне уређаје од оштећења конвективним топлим ваздухом. Успех зависи од уједначености дистрибуције топлоте на паковању и ПЦБ подлози, без дувања или померања компоненти у рефлов. Врста температуре отпорности на топлоту већине полупроводничких уређаја у процесу поправке БГА је 240. Ц ~ 600. Ц. За БГА систем поправке, контрола температуре и униформности грејања је веома важна. У случају поправке, пренос топлотне конвекције укључује издувавање загрејаног ваздуха кроз млазницу, која има исти облик као елемент. Проток ваздуха је динамичан, укључујући ламинарни ефекат, област високог и ниског притиска и брзину циркулације. Када се ови физички ефекти комбинују са апсорпцијом и дистрибуцијом топлоте, јасно је да је изградња млазница топлог ваздуха за локално грејање, као и исправна поправка БГА, сложен задатак. Било каква флуктуација притиска или проблем извора компримованог ваздуха или пумпе који захтева систем топлог ваздуха ће суштински смањити перформансе машине.

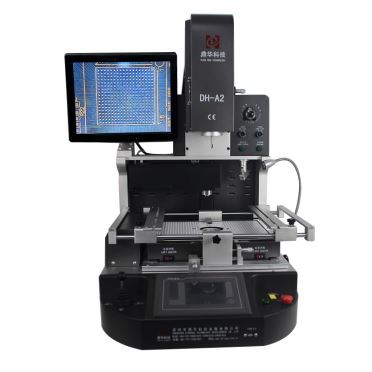

Ефективно време: ДХ-А2 произведен од стране Схензхен Дингхуа Тецхнологи Девелопмент ЦО, Лтд. Велико дно корисног модела усваја инфрацрвено грејање, које се састоји од шест група инфрацрвених цеви за грејање; мало дно усваја инфрацрвени грејни ветар; горњи део усваја грејање топлог ваздуха, који се састоји од групе намотаја грејне жице и гасне цеви високог притиска. Контролни систем прихвата ПЛЦ режим, који може да ускладишти 200 температурних кривуља.
