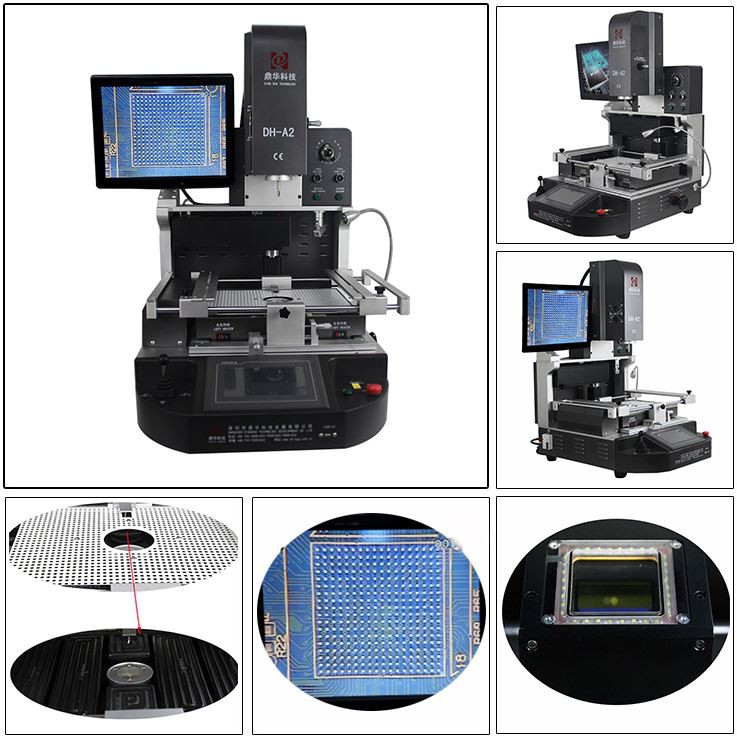

БГА Реворк Ребаллинг Статион

БГА станица за прераду



ДХ-А2 је најпродаванији модел на прекоморском и кинеском тржишту, до сада га је применио Фокцонн,

Хуавеи и многе многе фабрике, такође је популарна за сервисе, као што је Аппле сервисни центар,

Ксиаоми сервисни центар и друге личне поправке итд. пошто је висока ефикасност и исплатива.

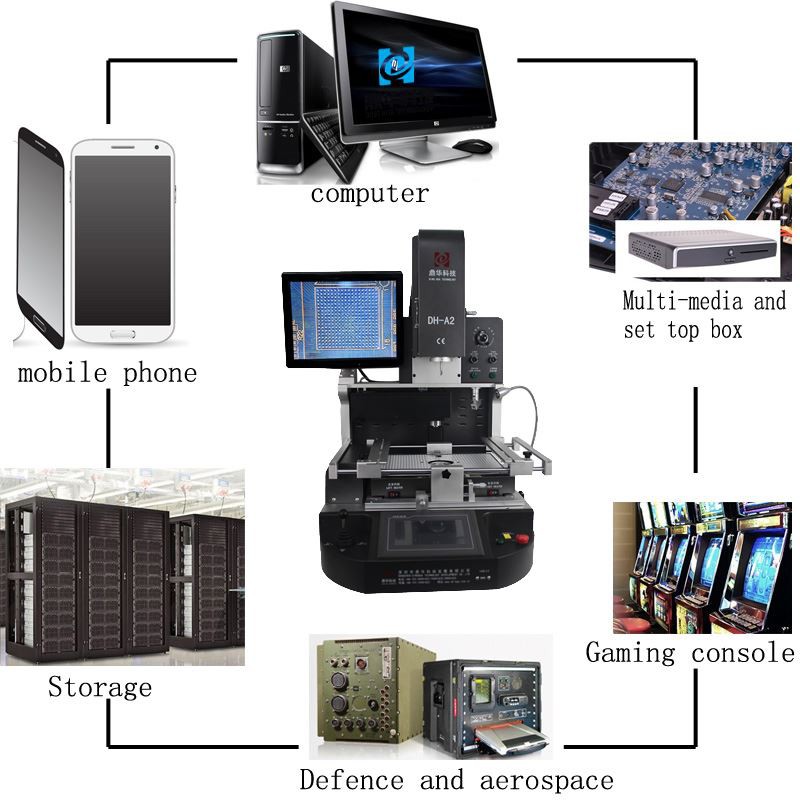

1. Примена станице за прераду БГА



За лемљење, премотавање, одлемљивање различитих врста чипова:



БГА, ПГА, ПОП, БКФП, КФН, СОТ223, ПЛЦЦ, ТКФП, ТДФН, ТСОП, ПБГА, ЦПГА, ЛЕД чипови и тако даље.

2. Карактеристике производа БГА станице за прераду

* Стабилан и дуг животни век (дизајниран за 15 година коришћења)

* Може да поправи различите матичне плоче са великом стопом успешности

* Строго контролишите температуру грејања и хлађења

* Систем оптичког поравнања: прецизно монтирање унутар 0.01 мм

* Једноставан за рад. Свако може научити да га користи за 30 минута. Није потребна посебна вештина.

3. СпецификацијаБГА станица за прераду



Напајање	110~240В 50/60Хз
Стопа снаге	5400W
Аутоматски ниво	лемити, одлемити, покупити и заменити итд.
Оптицал ЦЦД	аутоматски са улагачем струготине
Руннинг цонтрол	ПЛЦ (Митсубисхи)
размак чипова	0.15 мм

Тоуцхсцреен	појављивање кривих, подешавање времена и температуре
Доступна величина ПЦБА	22*22~400*420мм
величина чипа	1*1~80*80мм
Тежина	око 74 кг
Пацкинг димс	82*77*97цм



4. Детаљи оБГА станица за прераду

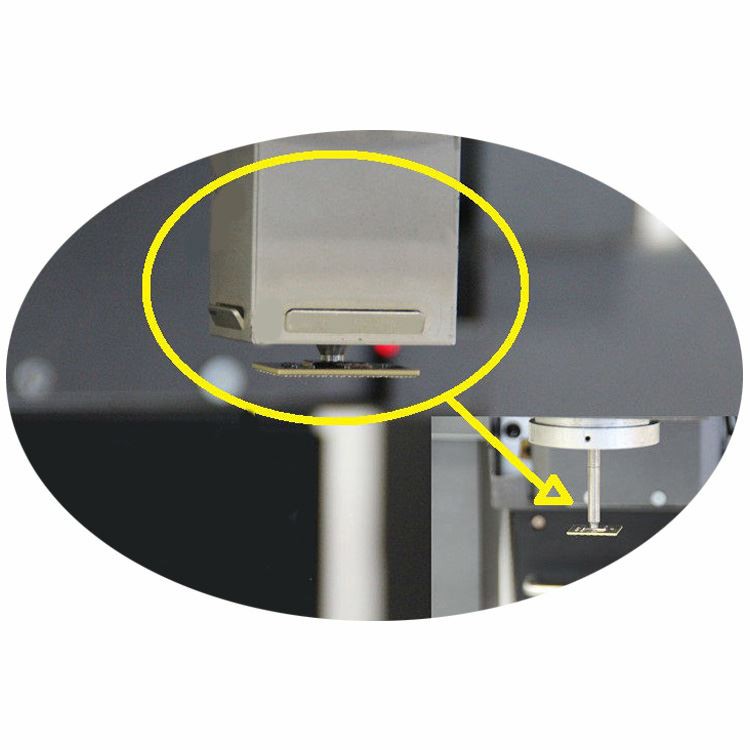

1. Горњи врући ваздух и вакуум сисаљ су постављени заједно, који згодно подижу чип/компоненту запоравнавање.

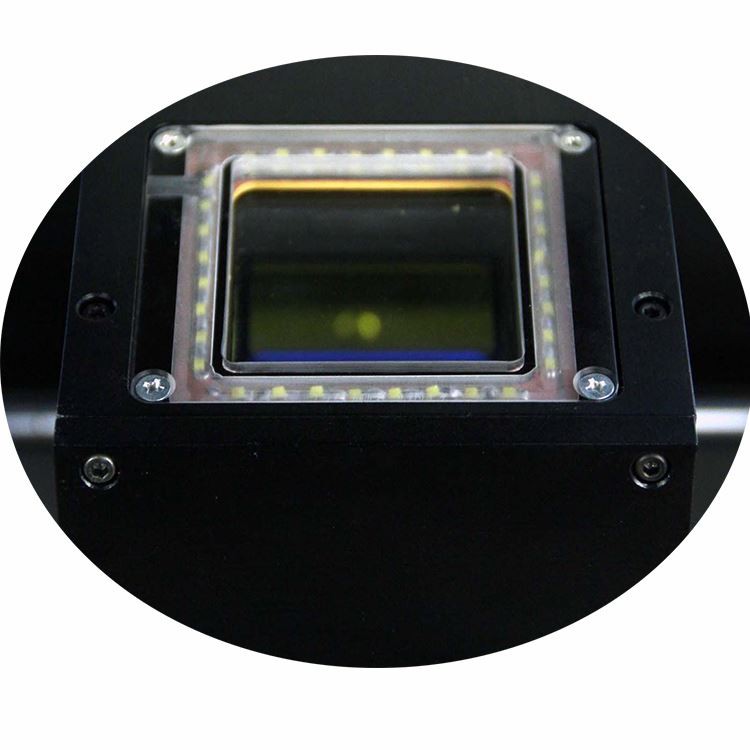

2. Оптички ЦЦД са подељеним видом за оне тачке на чипу у односу на матичну плочу приказане на екрану монитора.

3. Екран за чип (БГА, ИЦ, ПОП и СМТ, итд.) у односу на тачкице одговарајуће матичне плоче поравнатепре лемљења.





4. 3 грејне зоне, горња врела, доња врела и ИР зона предгревања, које се могу користити за мале до

Матична плоча за иПхоне, такође, до компјутерских и ТВ матичних плоча, итд.

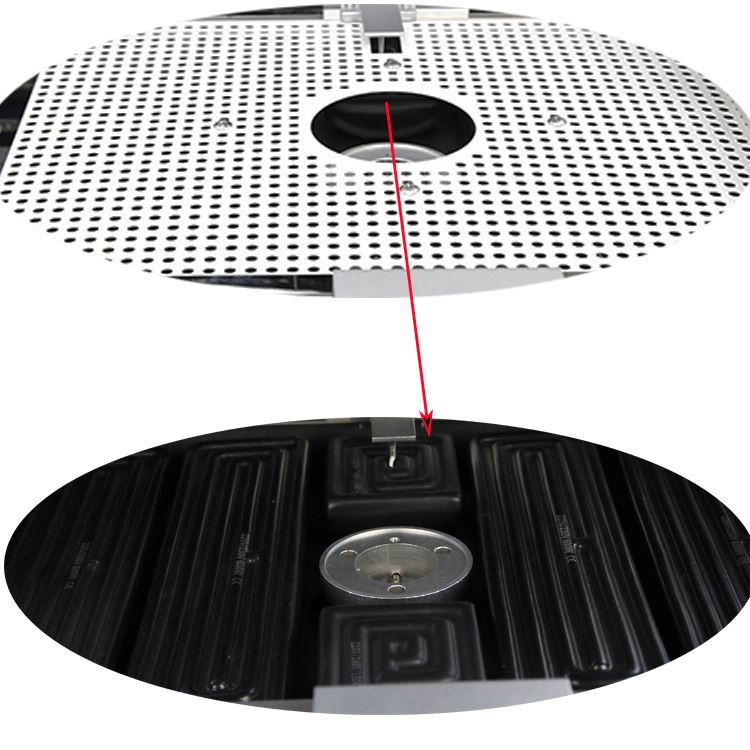

5. ИР зона предгревања покривена челичном мрежом, што чини грејне елементе равномернијим и сигурнијим.

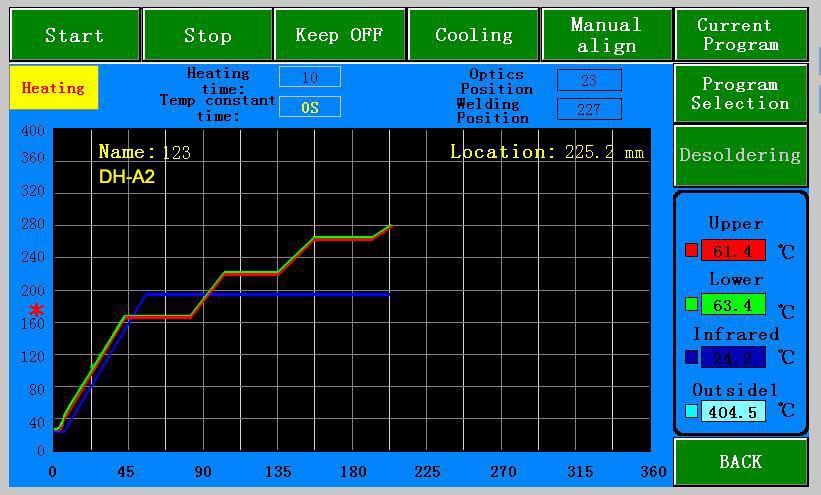

6. Оперативни интерфејс за подешавање времена и температуре, профили температуре се могу чувати као

чак 50,000 група.









5. Зашто одабрати нашу БГА станицу за прераду?



6. Сертификат станице за прераду БГА

УЛ, Е-МАРК, ЦЦЦ, ФЦЦ, ЦЕ РОХС сертификати. У међувремену, да побољшамо и усавршимо систем квалитета,

Дингхуа је прошла ИСО, ГМП, ФЦЦА, Ц-ТПАТ сертификацију на лицу места.

7. Паковање и испорука БГА станице за прераду



8. Испорука за БГА станицу за прераду

ДХЛ, ТНТ, ФЕДЕКС, СФ, поморски транспорт и друге посебне линије, итд. Ако желите други рок испоруке,

молим те реци нам.Ми ћемо вас подржати.



9. Услови плаћања

Банковни трансфер, Вестерн Унион, кредитна картица.

Реците нам ако вам је потребна друга подршка.



10. Упутство за употребу БГА станице за прераду ДХ-А2





11. Релевантна знања за станицу за прераду БГА



Кораци за коришћење БГА станице за прераду

1. Започните процедуру:

1.1 Проверите да ли је прикључак спољног напајања нормалан 220В.

1.2 Укључите прекидач за напајање сваке јединице машине

3. Поступак растављања:

3.1 ПЦБА БГА картица коју треба уклонити је фиксирана у оквир за подршку ПЦБА картице.

3.2 Померите ПЦБА на шипку за ограничење висине, подесите висину потпорног рама тако да горња површина ПЦБА буде у контакту

са дном траке ограничења висине.

3.3 Окрените главу за позиционирање у смеру казаљке на сату до положаја од 90 степени директно испред и померите ПЦБА да центрира позицију ком-

компонента коју треба уклонити и црвени центар главе за поравнање.

3.4 Помоћу ручке изаберите програм грејања за уклањање компоненте

3.5 Поставите леву грејну главу директно на компоненту коју желите да уклоните и машина ће аутоматски загрејати компоненту.

3.6 Ако се загреје на 190 степени, машина емитује испрекидани звук "бип ... бип". У овом тренутку, температура се калибрише о-

нце (контролно дугме); Када се машина загреје да емитује "бип ... континуирани бип", прекидач за вакуум је укључен, притисните да подигнете главу,

усисајте компоненту, окрените грејну главу на левој платформи компоненте за складиштење, притисните Да подигнете главу, БГА ће

аутоматски испусти и БГА ће бити уклоњен.

3.7 Пратите горе наведене кораке да бисте уклонили компоненте.

4. Процес учитавања компоненти:

4.1 ПЦБА се учитава према корацима описаним у тачкама 3.1-3.2 изнад.

4.2 Поставите БГА за лемљење у центар платформе где је БГА повезан, померите ПЦБ држач (лево-десно директно

акција) тако да се БГА налази директно испод вакуумске млазнице. Притисните дугме, доњи део главе сета према доњем крају,

ручно окрените прекидач главе за подешавање да бисте били сигурни да млазница допире до горње површине БГА и учините да уређај а-

аутоматски укључите прекидач за усисивач (усисивач), затим га ручно окрените у првобитни положај, притисните дугме ручке и

глава за позиционирање се аутоматски подиже у највиши положај.

4.3 Уклоните алатку за снимање тако да буде директно испод компоненте млазнице, померите држач ПЦБ плоче тако да положај

компонента која се леми налази се директно испод алата за снимање и прилагодите висину компоненте на одговарајући начин да бисте креирали

јасна слика

4.4 Можете видети да монитор има црвене БГА пинове и плаве ПАД тачке. Подесите два сета шавова на одговарајући

позиције једну по једну. Након центрирања, гурните локатор у првобитни положај и кликните на дугме ручке да напустите БГА ко-

компонента се монтира у положај одговарајуће компоненте штампане плоче док се не упали прекидач усисивача (усисивач)

угаси, лагано подигните монтажну главу и кликните на дугме да се вратите на монтажну главу.

4.5 Поновите кораке 3.3-3.5 изнад

4.6 Ако се загреје на 190 степени, машина емитује "бип ... бип". Погледајте процес лемљења на дну компоненте

кроз монитор), што показује да је лемљење нормално завршено, уклоните грејну главу и померите ПЦБА на

вентилатор да се охлади.



5. Подешавање температуре:

Подешавање температуре скидања:

Погледајте конфигурацију испоручену са машином

Подешавање температуре заваривања:

Погледајте конфигурацију испоручену са машином



6. Питања која захтевају пажњу:

1. Обратите пажњу на контакт сваке јединице уређаја током рада како бисте избегли оштећење повезаних делова.

2. Оператер обраћа пажњу на сопствену безбедност како би избегао струјни удар и опекотине.

3. Одржавајте и одржавајте опрему, одржавајте све аспекте чистим и уредним.

4. Након коришћења опреме, она мора бити инсталирана на време, добро организована и усклађена са захтевима 5С.

5. Ако дође до проблема, одмах га решите од стране техничара или инжењера процеса.
