БГА станица за прераду ласерског позиционирања

БГА станица за прераду аутоматског ласерског позиционирања



БГА станица за аутоматско ласерско позиционирање је машина која се користи за поправку или замену оштећене кугличне решетке

Компоненте низа (БГА) на штампаној плочи (ПЦБ). Станица користи ласерску технологију за прецизно постављање

и поравнајте БГА компоненту током процеса прераде, обезбеђујући да је тачно постављена на ПЦБ

и правилно залемљени. Употреба технологије ласерског позиционирања чини процес бржим, прецизнијим и црвеним.

ствара ризик од оштећења ПЦБ-а или компоненте током процеса прераде.





Камера високе резолуције за гледање ПЦБ-а и компоненти



Прецизан систем ласерског поравнања



Подесиви систем грејања за контролу температуре ПЦБ-а током процеса прераде



Систем за хлађење за контролу температуре компоненти и спречавање оштећења



Интелигентни контролни систем за управљање читавим процесом



1. Примена БГА станице за прераду ласерског позиционирања

Радите са свим врстама матичних плоча или ПЦБА.

Лемљење, поновно намотавање, одлемљивање различитих врста чипова: БГА, ПГА, ПОП, БКФП, КФН, СОТ223, ПЛЦЦ, ТКФП, ТДФН, ТСОП,

ПБГА, ЦПГА, ЛЕД чип.

ДХ-Г620 је потпуно исти као ДХ-А2, аутоматски одлемљује, преузима, враћа и леми за чип, са оптичким поравнањем за монтажу, без обзира да ли имате искуства или не, можете га савладати за један сат.

2. Карактеристике производаБГА станица за прераду ласерског позиционирања оптичког поравнања



3.Спецификација ДХ-А2БГА станица за прераду ласерског позиционирања

моћ	5300W
Топ грејач	Топли ваздух 1200В
Доњи грејач	Топли ваздух 1200В.Инфрацрвени 2700В
Напајање	АЦ220В±10% 50/60Хз
Димензија	Д530*Ш670*В790 мм
Позиционирање	Подршка за штампану плочу са В-жљебом, и са спољним универзалним учвршћењем
Контрола температуре	Термопар типа К, контрола затворене петље, независно грејање
Прецизност температуре	±2 степена
Величина ПЦБ-а	Мак 450*490 мм, Мин 22*22 мм
Фино подешавање радног стола	±15мм напред/назад, ±15мм десно/лево
БГАцхип	80*80-1*1мм
Минимални размак између чипова	0.15 мм
Темп Сенсор	1 (опционо)
Нето тежина	70кг

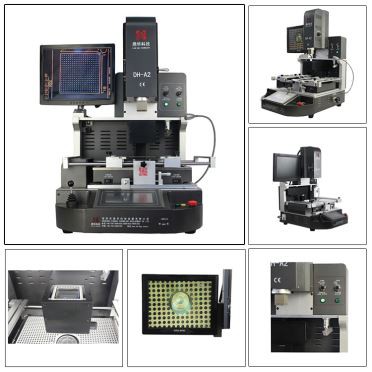

4.Детаљи БГА станице за прераду ласерског позиционирања





6.Цертифицате офБГА станица за прераду ласерског позиционирања

УЛ, Е-МАРК, ЦЦЦ, ФЦЦ, ЦЕ РОХС сертификати. У међувремену, да би побољшао и усавршио систем квалитета, Дингхуа је прошао ИСО, ГМП, ФЦЦА, Ц-ТПАТ сертификат на лицу места.



7. Паковање и отпремаБГА станица за прераду ласерског позиционирања са ЦЦД камером





8.Пошиљка заЛасерско позиционирање БГА станица за прераду са оптичким поравнањем

ДХЛ/ТНТ/ФЕДЕКС. Ако желите други рок испоруке, реците нам. Ми ћемо вас подржати.



9. Услови плаћања

Банковни трансфер, Вестерн Унион, кредитна картица.

Реците нам ако вам је потребна друга подршка.



11. Повезано знање



Ожичење је најдетаљнији и најквалификованији аспект процеса пројектовања ПЦБ-а. Чак се и инжењери који се баве ожичењем више од десет година често осећају несигурно у вези са својим вештинама ожичења јер су наишли на све врсте проблема и знају проблеме који могу настати због лоших веза. Као резултат тога, они могу оклевати да наставе. Ипак, још увек постоје мајстори који поседују рационално знање и истовремено користе своју интуицију да лепо и уметнички усмере жице.

Ево неколико корисних савета и трикова за ожичење:

Пре свега, почнимо са основним уводом. Број слојева у ПЦБ-у се може категорисати у једнослојне, двослојне и вишеслојне плоче. Једнослојне плоче су сада углавном елиминисане, док се двослојне плоче обично користе у многим звучним системима, обично служе као груба плоча за појачала снаге. Вишеслојне плоче се односе на плоче са четири или више слојева. За густину компоненти, генерално је довољна четворослојна плоча.

Из перспективе пролазних рупа, могу се поделити на пролазне рупе, слепе рупе и затрпане рупе. Пролазни отвор пролази директно од горњег слоја до доњег слоја; слепа рупа се протеже од горњег или доњег слоја до средњег слоја без настављања кроз. Предност слепих рупа је у томе што њихове позиције остају доступне за глодање на другим слојевима. Закопани спојеви повезују слојеве унутар плоче и потпуно су невидљиви са површине.

Пре аутоматског ожичења, жице са вишим захтевима треба да буду унапред ожичене. Ивице улазног и излазног краја не би требало да буду суседне да би се избегле сметње рефлексије. Ако је потребно, жице за уземљење се могу изоловати, а ожичење два суседна слоја треба да буде управно једно на друго, јер је већа вероватноћа да ће паралелно ожичење изазвати паразитско спајање. Ефикасност аутоматског ожичења зависи од доброг распореда, а правила ожичења се могу поставити унапред, као што су број савијања жице, преко рупа и кораци за усмеравање. Уопштено говорећи, прво се врши истраживачко ожичење да би се брзо повезали кратки спојеви, а усмеравање се оптимизује кроз распоред лавиринта. Ово омогућава искључивање положених жица и поновно усмеравање по потреби како би се побољшао укупни ефекат ожичења.

За распоред, један принцип је раздвојити сигнале и симулације што је више могуће; конкретно, сигнали мале брзине не би требало да буду близу сигнала велике брзине. Најосновнији принцип је да се дигитално уземљење одвоји од аналогног. Пошто дигитално уземљење укључује комутационе уређаје, који могу да повуку велике струје током уклопних тренутака и мање струје када је неактивно, не може се мешати са аналогним уземљењем.
