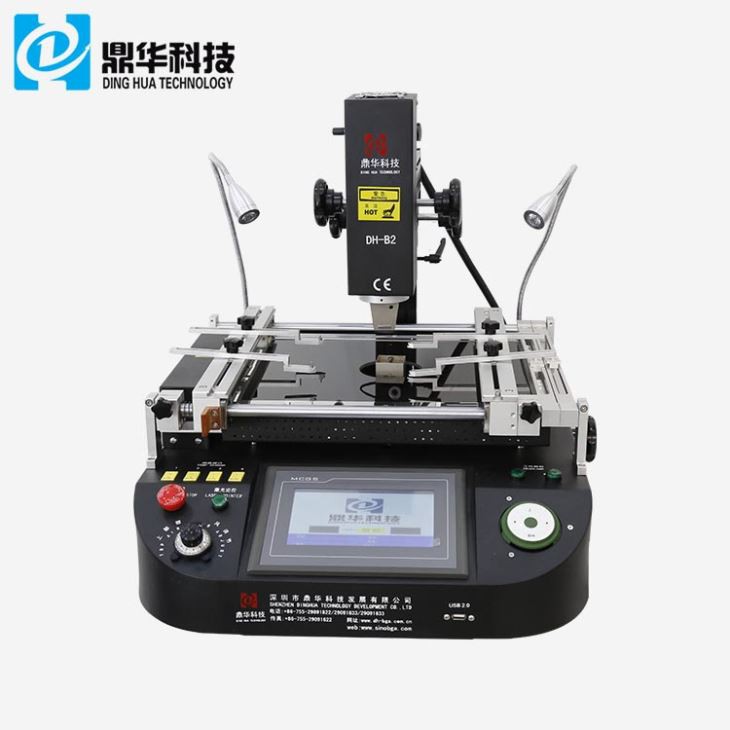

ласерски положај додирни екран бга машина за прераду
Првобитно развијен од стране Схензхен Дингхуа Тецхнологи. ДХ-Б2 је савршено решење за прераду БГА. То је лака, брза и јефтина техника за БГА ребаллинг у количинама од неколико до неколико хиљада. Широк избор доступних шаблона чини ДХ-Б2 БГА станицу за прераду атрактивним и флексибилним решењем за захтеве за поновно наношење БГА. Типичне примене укључују поправку на нивоу чипа и поновно наношење БГА компоненти.
Opis
1. Карактеристике производа ЛасерPостионTјаоSцреенБГА RеворкMацхине
1. Јединствени дизајн три грејна подручја која раде независно ради прецизније контроле температуре.
2. Прва/друга температурна подручја се загревају независно, што може подесити 8 сегмената растуће температуре и 8
сегменти константне температуре за контролу. Може сачувати 10 група температурних кривуља истовремено.
3. Трећа област користи далеко инфрацрвени грејач за претходно загревање и контролу температуре независно, тако да ПЦБ
може се потпуно загрејати током процеса одлемљења и може бити без деформација.
4. Изаберите увезени К-сензор високе прецизности и затворену петљу да бисте прецизно детектовали температуру горе/ниже.
2.Спецификација оf LасерPостионTјаоSцреенБГА RеворкMацхине
| Повер | 4800W |
| Топ грејач | Топли ваздух 800В |
| Доњи грејач | Топли ваздух 1200В, инфрацрвени 2700В |
| Напајање | АЦ220В+10% 50160Хз |
| Димензија | Д800*Ш900*В750 мм |

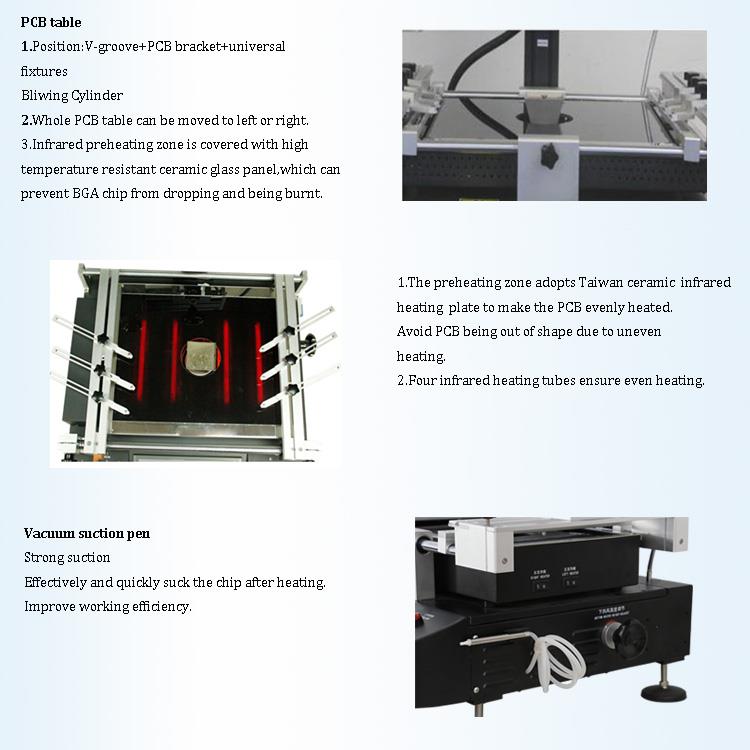

| Позиционирање | Подршка за штампану плочу са В-жљебом, и са спољним универзалним учвршћењем |
| Контрола температуре | Термопар типа К, контрола затворене петље, независно грејање |
| Прецизност температуре | ±2 степена |
| Величина ПЦБ-а | Мак450:500 мм.Мин 20*20 мм |
| Фино подешавање радног стола | ±15мм напред/назад, ±15мм десно/лево |
| БГАцхип | 80 *80-1*1 мм |
| Минимални размак између чипова | 0.15 мм |
| Темп Сенсор | 4 (опционо) |
| Нето тежина | 36кг |
3.Детаљи оf LасерPостионTјаоSцреенБГА RеворкMацхине

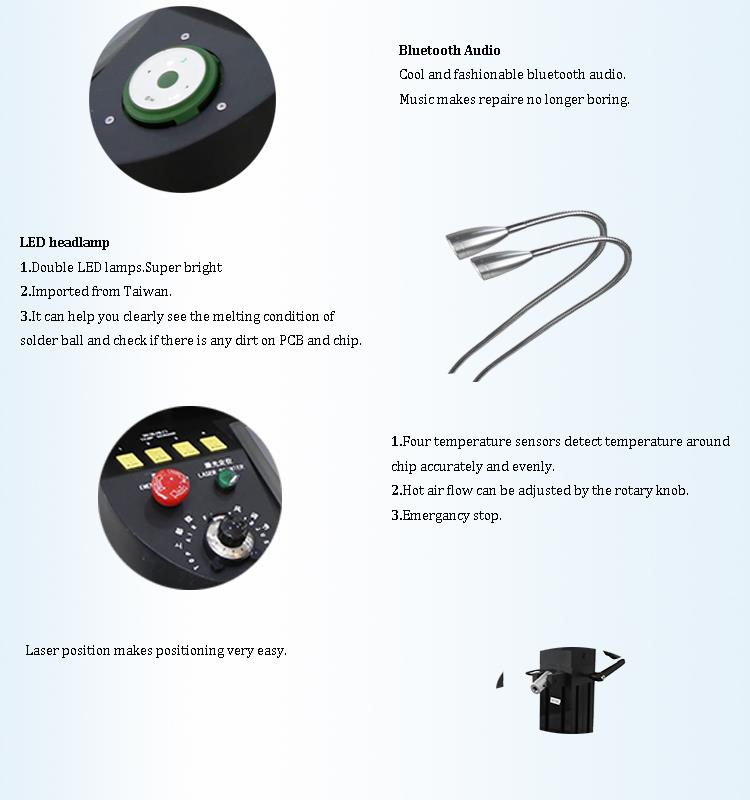

1. ХД интерфејс екрана осетљив на додир;
2.Три независна грејача (топли ваздух и инфрацрвени);
3. Вакум оловка;
4.Лед фар.

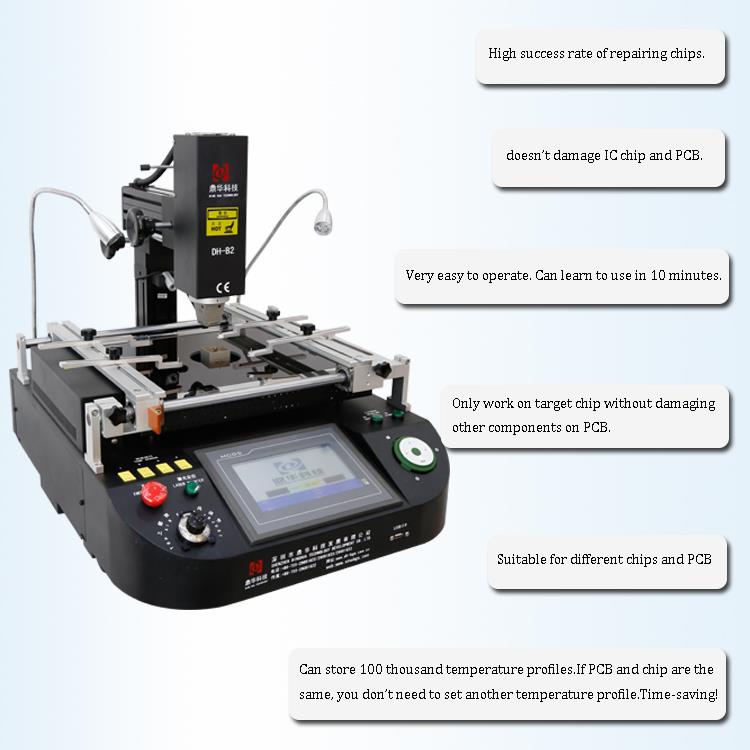

4.Зашто изабрати наше LасерPостионTјаоSцреенБГА RеворкMацхине?
5.Цертификат
6.Паковање и испорука
7. Видео БГА станице за прераду ДХ-Б2:
8. Повезано знање
Општи процес сушења чипса
- Чипс упаковани у вакууму не треба да се суши.
- Ако је вакумски упаковани чип распакован и картица индикатора влажности у паковању показује ниво влажности већи од 20% релативне влажности, мора се извршити печење.
- Након што се вакум паковање распакује, ако је чипс изложен ваздуху дуже од 72 сата, мора се осушити.
- ИЦ-ови који нису у вакууму који се још увек не користе или их програмери нису користили морају се осушити ако већ нису суви.
- Регулатор температуре и влажности сушаре треба да буде подешен на 10%, а време сушења треба да буде најмање 48 сати. Стварна влажност треба да буде мања од 20%, што се сматра нормалним.
Општи процес печења чипса
- Када је запечаћена, рок трајања компоненте је децембар (напомена: ово се може односити на одређени месец или рок трајања, али је нејасно у оригиналном тексту).
- Након отварања запечаћеног паковања, компоненте могу остати у пећи за рефлукс на температурама мањим од 30 степени и 60% релативне влажности.
- Након отварања запечаћеног паковања, ако нису у производњи, компоненте треба одмах ускладиштити у кутији за сушење са влажношћу испод 20% релативне влажности.
- Печење је потребно у следећим случајевима (примењиво на материјале са нивоом влаге ЛЕВЕР2 и више):
- Када се паковање отвори, проверите картицу индикатора влажности на собној температури. Ако је влажност изнад 20%, печење је неопходно.
- Ако су компоненте изостављене након отварања паковања неко време које прелази границе приказане у табели и нема компоненти за заваривање.
- Ако се након отварања паковања компоненте не чувају у сувој кутији са мањом од 20% релативне влажности према потреби.
- Ако су компоненте старије од годину дана од датума печата.
5. Време печења:
- Пеците у рерни на ниској температури на 40 степени ± 5 степени (са влажношћу испод 5% РХ) 192 сата.
- Алтернативно, пеците у рерни на 125 степени ± 5 степени 24 сата.
