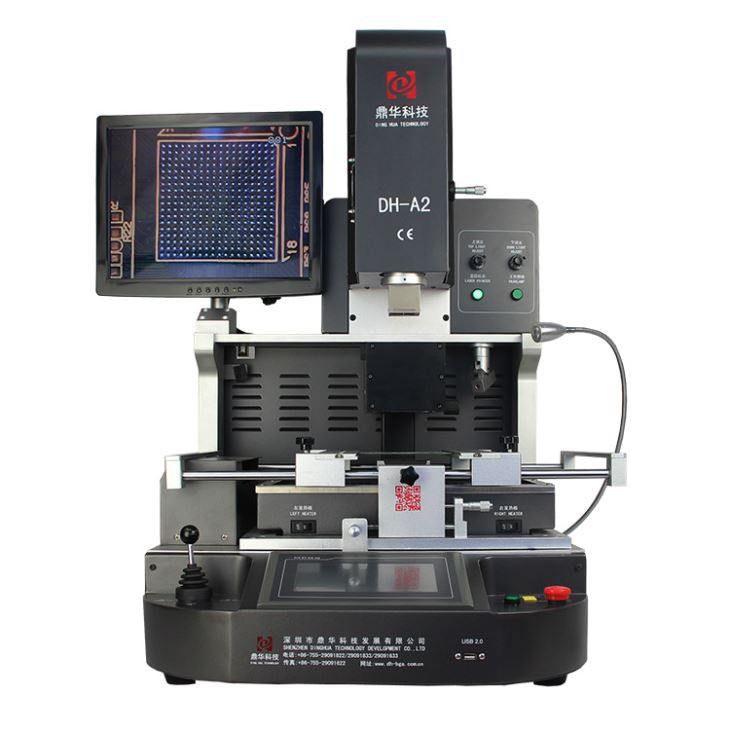

ПИД контрола додирног екрана БГА машина за прераду

ПИД контрола додирног екрана БГА машина за прераду

1. Примена ПИД контроле додирног екрана БГА машине за прераду

Матична плоча рачунара, паметног телефона, лаптопа, МацБоок логичке плоче, дигиталне камере, клима уређаја, ТВ-а и другог

електронска опрема из медицинске индустрије, индустрије комуникација, аутомобилске индустрије итд.

Погодно за различите врсте чипова: БГА, ПГА, ПОП, БКФП, КФН, СОТ223, ПЛЦЦ, ТКФП, ТДФН, ТСОП, ПБГА, ЦПГА, ЛЕД

чип.

2. Карактеристике производа ПИД контроле додирног екрана БГА машине за прераду

• Прецизан систем оптичког поравнања

Оптички систем у боји са функцијама подељеног вида, две сепарације боја, зумирањем и микроподешавањем, опремљен

са уређајем за детекцију аберација, са аутофокусом и софтверским радом

• Аутоматско одлемљење, монтажа и лемљење.

• ПЛЦ систем, човек-машина интерфејс са екраном осетљивим на додир за лак рад и прераду високе прецизности.

• Уграђено инфрацрвено ласерско позиционирање, помаже брзом позиционирању ПЦБ-а.

• Уграђени вакуум у монтажној глави аутоматски преузима БГА чип након што је одлемљење завршено.

• Три независно контролисана грејача. горњи и доњи грејачи су грејање на топли ваздух, трећи је инфрацрвени

зона предгревања.

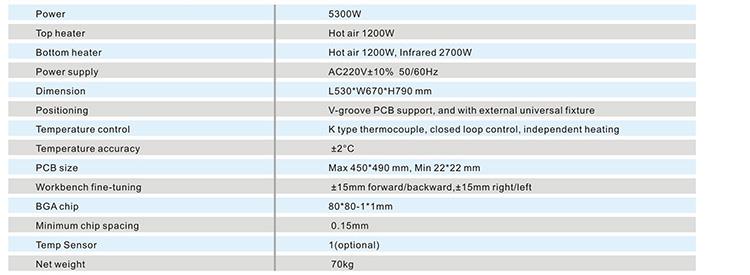

3.Спецификација ПИД контроле додирног екрана БГА машине за прераду

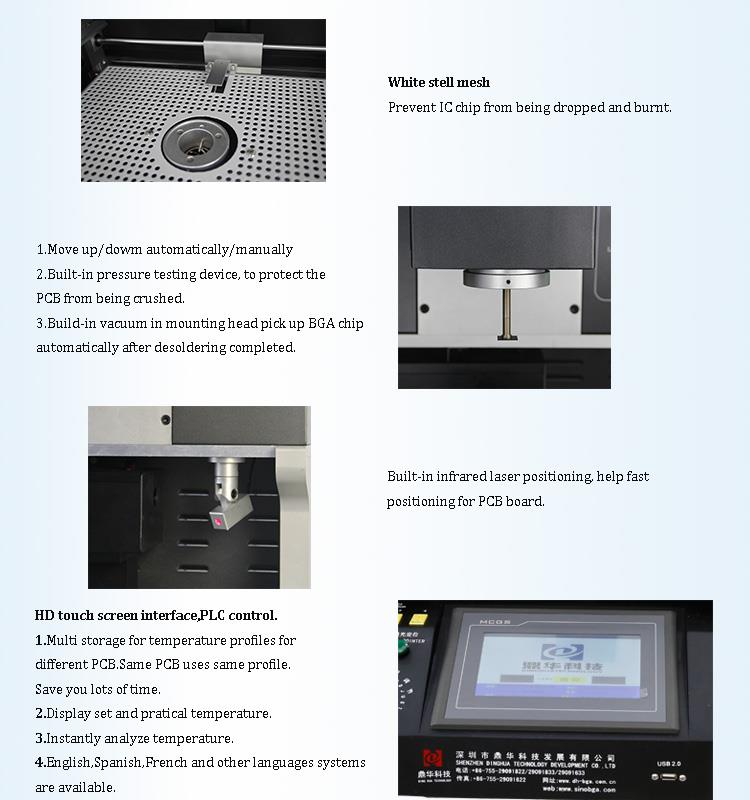

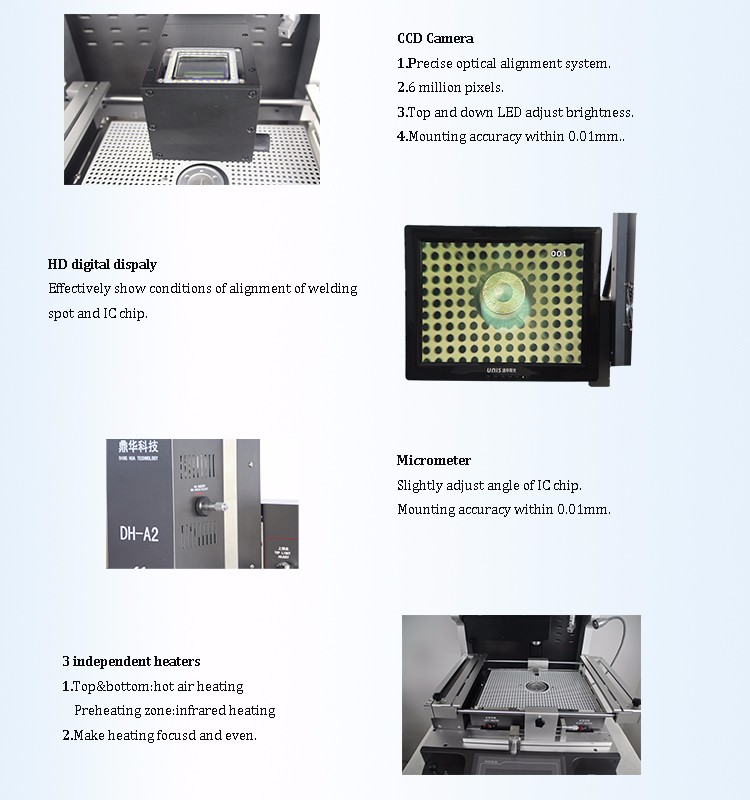

4.Детаљи ПИД контроле додирног екрана БГА машине за прераду

1.ЦЦД камера (прецизан оптички систем поравнања);

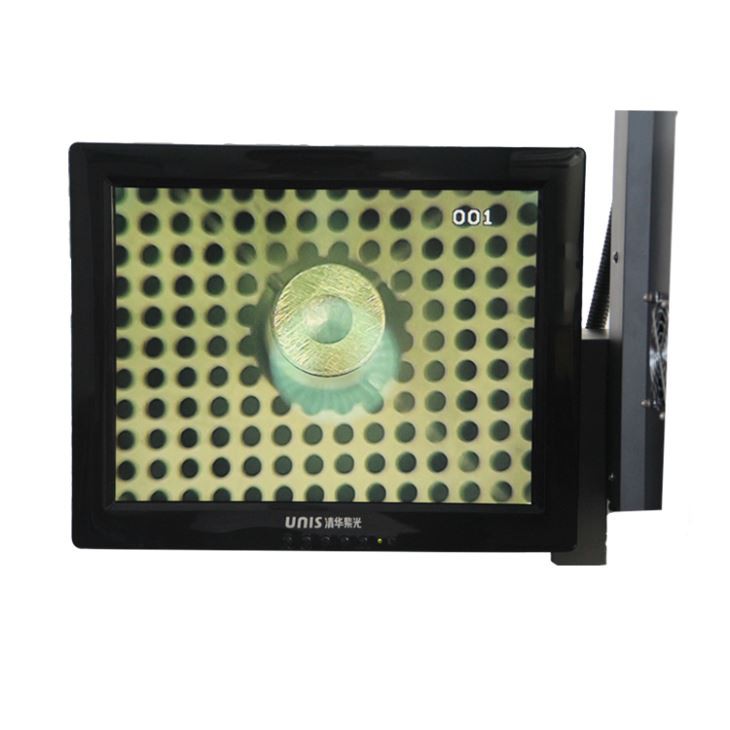

2.ХД дигитални дисплеј;

3. Микрометар (подешавање угла чипа);

4.3 независни грејачи (топли ваздух и инфрацрвени);

5. Ласерско позиционирање;

6. ХД интерфејс екрана осетљивог на додир, ПЛЦ контрола;

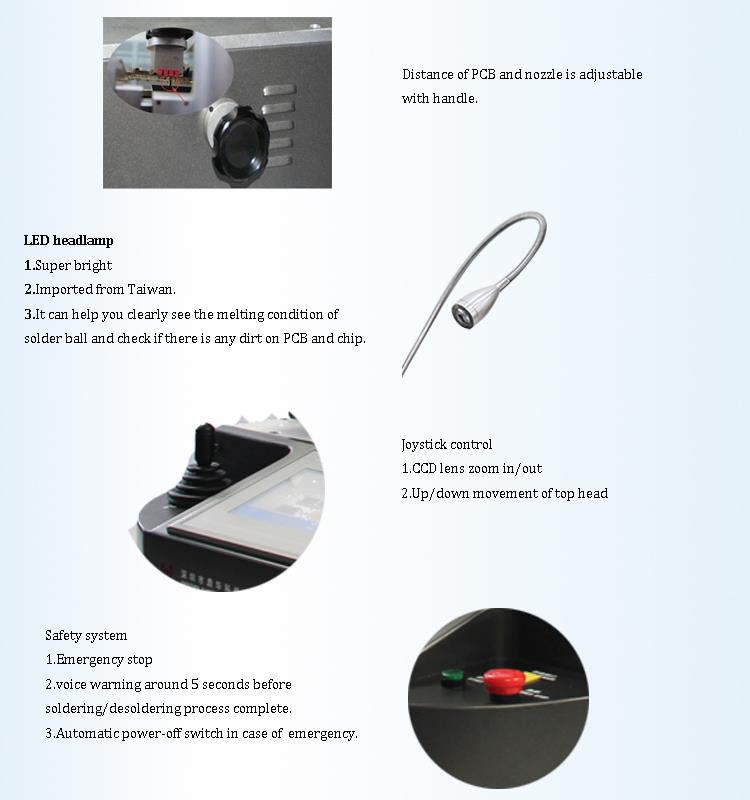

7.Лед хеадламп ;

8. Контрола џојстика .

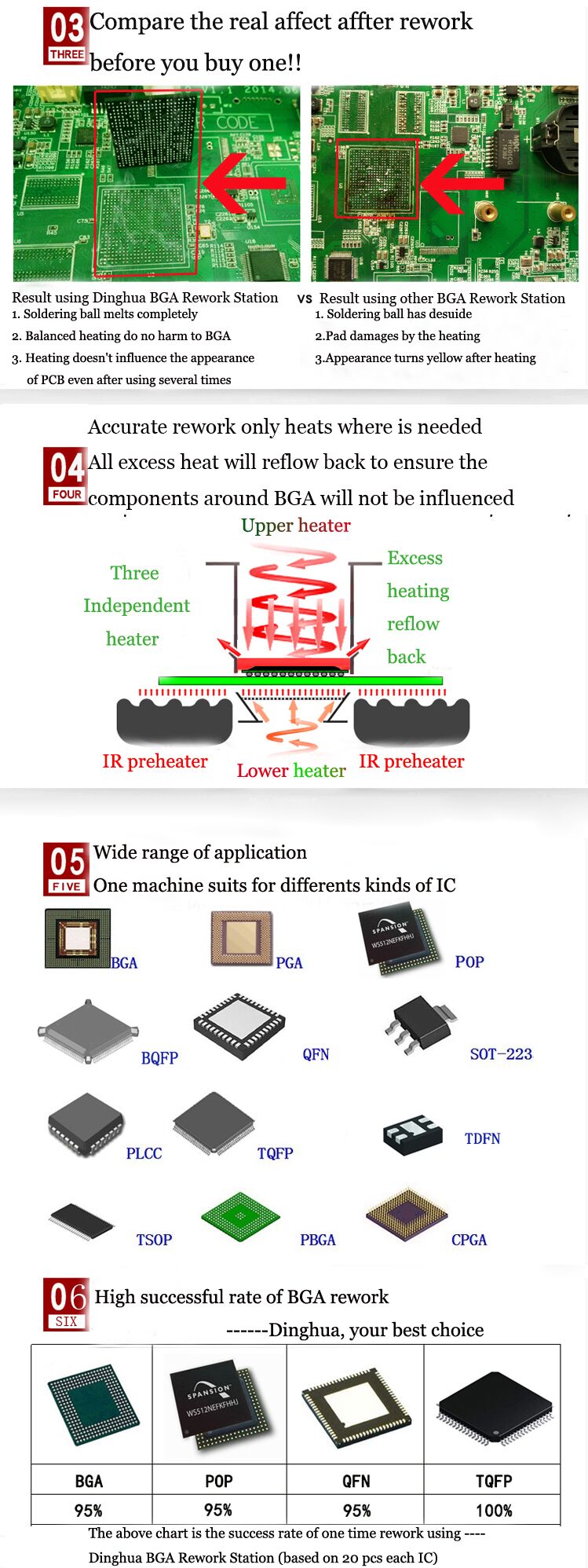

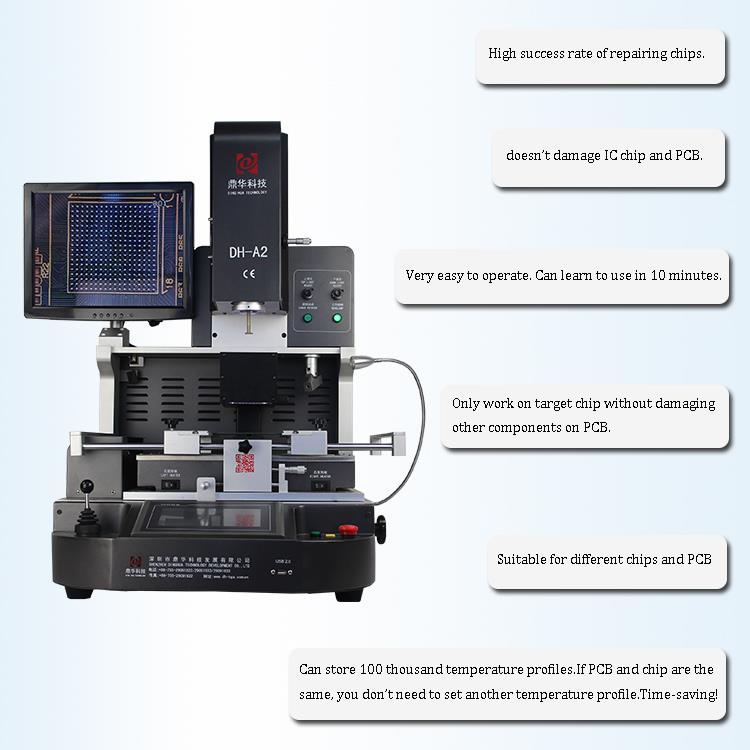

5. Зашто одабрати нашу БГА машину за прераду екрана на додир са ПИД контролом?

6.Сертификат ПИД контроле екрана осетљивог на додир БГА машине за прераду

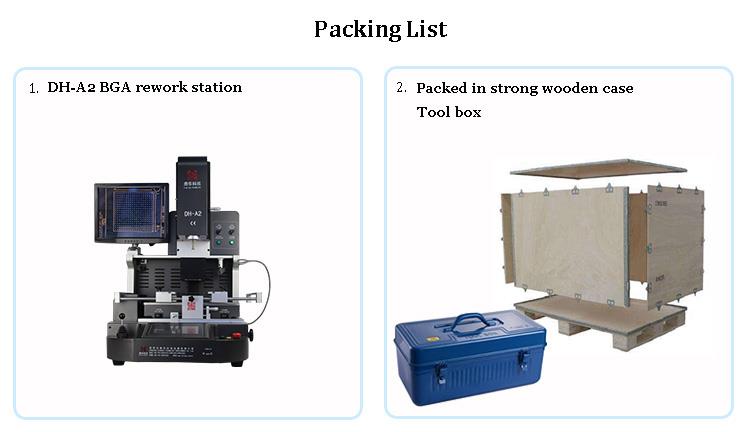

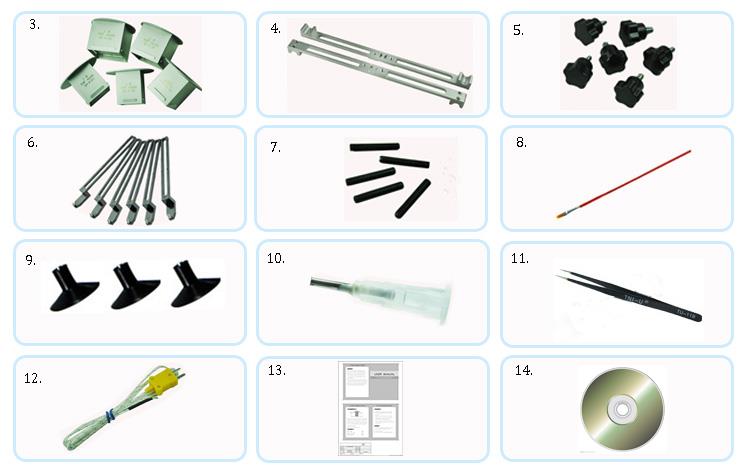

7. Паковање и испорука ПИД контроле додирног екрана БГА машине за прераду

Радни видео о томе како БГА машина ради:

8.ФАК

• Које врсте сертификата имате?

О: Да би се осигурао квалитет, Дингхуа је била прва која је прошла УЛ, Е-МАРК, ЦЦЦ, ФЦЦ, ЦЕ РОХС сертификате. У међувремену, да побољшамо и усавршимо систем квалитета,

Дингхуа је прошла ИСО, ГМП, ФЦЦА, Ц-ТПАТ сертификацију на лицу места.

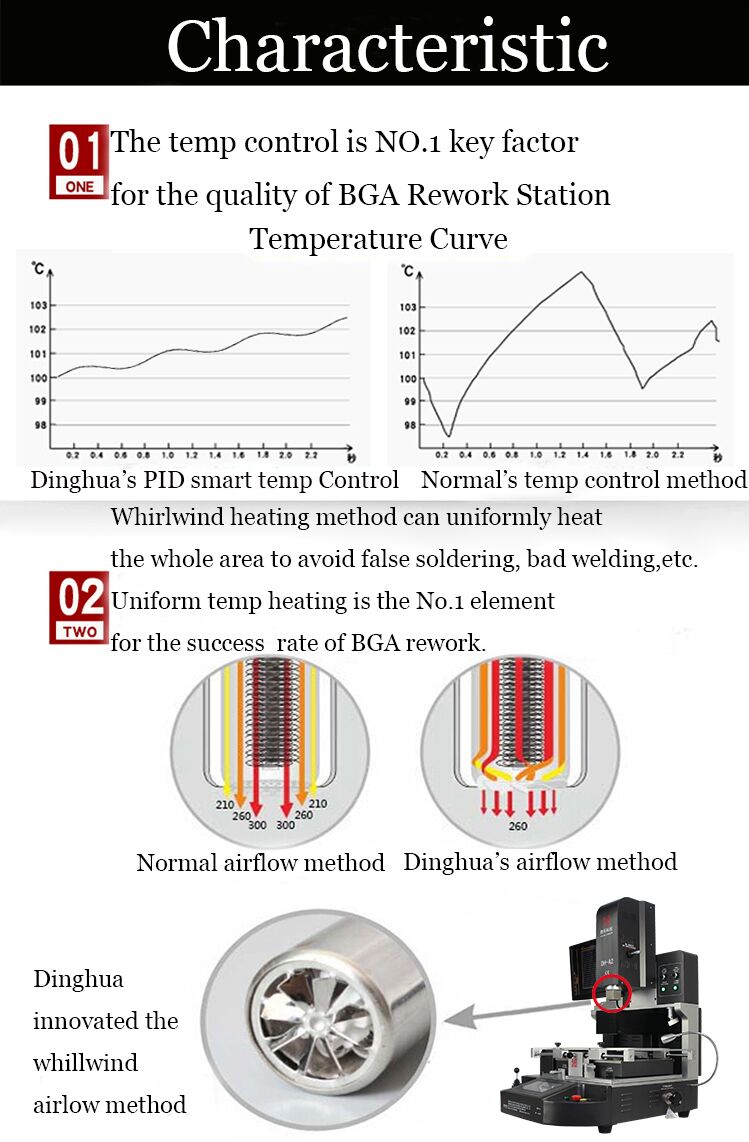

• Шта је ПИД контрола?

О: ПИД контрола стриктно и прецизно контролише температуру и кретање горње главе Дингхуа БГА машине за прераду екрана осетљивог на додир. Ово је неопходно за повећање

успешност поправке чипова и ПЦБ-а.

Данашња технологија аутоматске контроле затворене петље заснована је на концепту повратне спреге за смањење неизвесности. Елементи теорије повратних информација укључују три

делови: мерење, поређење и извођење. Кључ за мерење је стварна вредност контролисане варијабле која се упоређује са очекиваном

вредност. Користите ово одступање да исправите одзив система и извршите контролу подешавања. У инжењерској пракси је најшире коришћен закон контроле регулатора

је пропорционална, интегрална, диференцијална контрола, која се назива ПИД контрола, позната и као ПИД регулација.

ПИД контролер (пропорционално-интегрално-дериватни контролер) је уобичајена компонента повратне спреге у индустријским контролним апликацијама и састоји се од пропорционалног

елемент П, интегрални елемент И и диференцијални елемент Д. Основа ПИД регулације је пропорционално управљање; интегрална контрола може елиминисати грешке у стабилном стању, али то

може повећати прекорачење; диференцијална контрола може убрзати одзив великих инерцијалних система и ослабити тренд прекорачења.

Кључ за ову теорију и примену је како исправно исправити систем након исправних мерења и поређења.

ПИД (пропорционални, интегрални, деривативни) регулатори су коришћени скоро 100 година као најранији практични контролери и још увек су најчешће коришћени индустријски

контролори. ПИД контролер је једноставан и лак за разумевање и не захтева прецизан модел система и друге предуслове пре употребе, и тако постаје

најчешће коришћени контролер.
