Машина за поправку лаптопа
Наша БГА станица за прераду је-најсавременија-смд станица за лемљење пројектована за тачност, поновљивост и лакоћу коришћења. Комбинује оптички вид, више-зонско грејање и аутоматизовано руковање да би се задовољиле захтевне потребе поправке ПЦБ-а, посебно у поправци мобилних телефона и рестаурацији компактне електронике.
Opis
Преглед производа

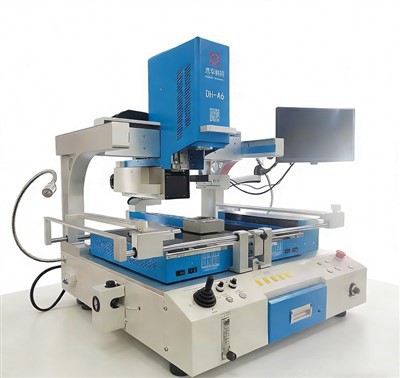

Професионална БГА станица за прераду – ултимативно решење за прецизну поправку мобилних телефона
Ова напредна БГА станица за прераду интегрише оптичко поравнање, аутоматско растављање/заваривање и интелигентну контролу температуре како би пружила{0}}водећу прецизност и ефикасност у индустрији. Дизајниран за поправку модерне електронике, значајно поједностављује прераду БГА чипова-од најмањих СМД компоненти до великих процесора-што га чини незаменљивималат за поправку мобилних телефоназа било коју професионалну радионицу.
Опремљен ЦЦД системом за вид високе{0}}дефиниције, ласерским позиционирањем и прецизношћу постављања од ±0,01 мм, потпуно елиминише неусклађеност. Троструко-зонско грејање (горњи топли ваздух + доњи инфрацрвени) са контролом термоелемента типа -петље К- обезбеђује прецизност температуре у року од ±2 степена. Уз рад са екраном осетљивим на додир, унапред-учитаним програмима и оба ручна/аутоматска режима, чак и сложене замене чипова постају брзе и поновљиве.
Без обзира да ли поправљате паметне телефоне, таблете или друге ПЦБА, ова станица нуди разноврсну компатибилност (ПЦБ до 550×530 мм, чипови од 2к2мм до 80к80мм) и укључује практичне функције као што су заштита од фине жичане мреже, портови за спољну температуру, УСБ извоз података и ЦЕ{6}}сертификована безбедносна заштита.
Идеално запоправка мобилних телефонаспецијалисте и произвођаче електронике, повећава продуктивност, смањује људске грешке и сваки пут обезбеђује поуздане, професионалне резултате.
Кључне карактеристике
1.Оптички систем поравнања
Подесива ЦЦД камера високе-дефиниције са увећањем од 10к–100к, двоструким-поделом боја, аутоматским-фокусом и подешавањем осветљености. Омогућава потпуно-посматрање прегледа како би се спречиле „мртве углове“ и обезбеђује савршено постављање чипова.
2. Потпуно аутоматизован рад
Аутоматски раставља, леми и прикупља чипове. ПЛЦ-контролисан са корачним мотором и линеарном клизном шином за прецизно кретање Кс/И/З. Ослобађа техничаре од ручног понављања.
3.Подесиви проток ваздуха
Нежан проток ваздуха се може подесити према величини компоненте, спречавајући да се мали делови одувају током прераде.
4. Ласерско позиционирање и В-држач ПЦБ жлебова
Ласер брзо показује локацију плоче; универзални В-утор за учвршћење држи штампане плоче од 10×10 мм до 550×530 мм, са финим-подешавањем ±15 мм у Кс/И правцима.
5. Троструке зоне грејања са независном контролом
Горњи грејач: 1200В топли ваздух.
Доњи грејачи: Зона 2 – 1200В, Зона 3 – 4200В инфрацрвена.
Свака зона се независно контролише путем ПИД аутоматског{0}}подешавања и К-термопарова типа затворене{2}}система.
6.Сафети & Протецтион
Фина челична мрежа на предгрејачу спречава упадање малих делова; заштита за хитно заустављање и аутоматско{0}}искључивање; ЦЕ сертификован.
7. Кориснички-пријатељски интерфејс за екран осетљив на додир
Уграђен-у индустријски рачунар са оперативним системом Виндовс, подржава више-приказ у реалном времену-, складиштење програма, анализу криве и заштиту лозинком. Није потребна специјална обука.
8.Двоструки режими рада
И ручни и аутоматски режими за флексибилно отклањање грешака или групну обраду.
9. Портови за спољну температуру и УСБ извоз
1–5 опционих портова за спољне сензоре за тачну верификацију профила; УСБ интерфејс за ажурирање софтвера и пренос података на рачунар.
Параметри производа
| Модел | Аутоматско оптичко поравнање БГА станица за прераду |
| Тотал Повер | 6800W |
| Повер Суппли | АЦ220В±10%, 50/60Хз |
| Величина ПЦБ-а | Мак 550×530 мм, Мин 10×10 мм |
| Компатибилност чипова | 2к2мм ~ 80к80мм БГА/ЦСП/КФН |
| Прецизност пласмана | ±0.01мм |
| Прецизност контроле температуре | ±2 степена |
| Минимални нагиб чипа | 0,15 мм |
| Увећање камере | 10x - 100x |
| Контролни систем | Уграђени индустријски ПЦ + ХД екран осетљив на додир |
| Метода грејања | Горњи врући ваздух + доњи инфрацрвени + доњи предгревање |
| Димензије (ДкШкВ) | 1022 мм × 670 мм × 850 мм |
| Нето тежина | Приближно . 97кг |
Напредни детаљи дизајна
Интегрисана глава за грејање и постављање са завојним преносом.
8-сегментна контрола грејања/хлађења + 8-сегментна контрола намакања.
Уграђена{0}}вакум пумпа са усисном млазницом која се може окретати за 60 степени (није потребно спољно довод ваздуха).
Звучно упозорење 5–10 секунди пре завршетка циклуса; опциони вентилатор за хлађење како би се спречило савијање ПЦБ-а.
Млазнице од легуре доступне у више величина, ротирајуће за 360 степени и лако се замењују.
Прикључци за спољну температуру омогућавају{0}}профилисање и калибрацију у реалном времену.
Зашто одабрати нашу станицу за прераду?
Ова машина није само асмд станица за лемљење-то је потпуно прецизно решење за прераду. Повећава-стопе успеха првог пролаза, смањује оштећење плоче и убрзава радни ток поправке, што га чини идеалнималат за поправку мобилних телефоназа сервисне центре, произвођаче и лабораторије за истраживање и развој. Са робусном конструкцијом, прецизним контролама и аутоматизованим функцијама, претвара сложену прераду БГА у једноставан, поновљив процес.
